爱华网CAD中，斜线可以看作是由直线旋转一定角度得到的，在CAD绘图时经常会遇到在一条斜线上画另一条与此斜线成一定角度的直线。那怎样cad画角度斜线呢?下面小编给大家整理了更多关于cad画角度斜线的方法，希望大家喜欢。

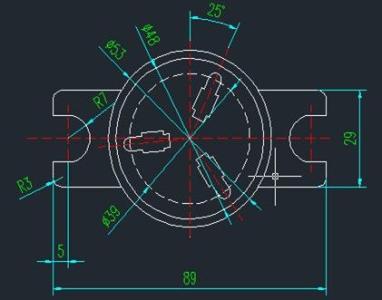

cad画角度斜线的效果图：cad画角度斜线的方法步骤：cad画角度斜线的方法1：用极轴追踪法绘制1打开草图设置对话框的极轴追踪，快捷键ds或者se，或者工具——绘图设置——极轴追踪。启用极轴追踪(开关F10)，勾选附加角，新建51,68,47，14，289附加角，极轴角测量相对上一段，最后确定。
2这里介绍一些上面设置那些附加角的怎么来的，首先，在cad中是逆时针为正，其次极轴追踪的附加角极轴角测量相对上一段，是相对上一段的延长线方向逆时针旋转的角度，(注意附加角里没有负值)，极轴角是绝对时是相对于起点水平方向逆时针旋转的角度。具体可结合下图。
3现在就开始具体绘制。直线L——水平式输入112——下一点鼠标光点在下一点大约51角度方向(不好掌握时就从0度开始逆时针慢慢旋转，画完一个就找到感觉了)就会看到有极轴追踪的延长线，显示角度时51度时，直接输入长度54，就好了!
4其他角度按照这个方法依次输入长度就好了。
cad画角度斜线的方法2：极轴追踪加软转
1首先要启用极轴追踪(F10)这里就不需要再设置附加角了。直接直线L——输入长度112，接着在沿着上一线段的延长线方向输入长度54——空格，选中后端直线出现三个夹点——，选中和上一段接壤的夹点——右键——旋转——输入角度51——空格!为了更好展示，配图可能不符合这条线，但是方法是一样的。
旋转就可以有负值了，如果不想计算角度的话，你可以沿着上一线段反方向绘制，可能会重叠，不好操作。总体方法就这两种，如果你还有其他好方法，可以留言评论或者百度私信我。
