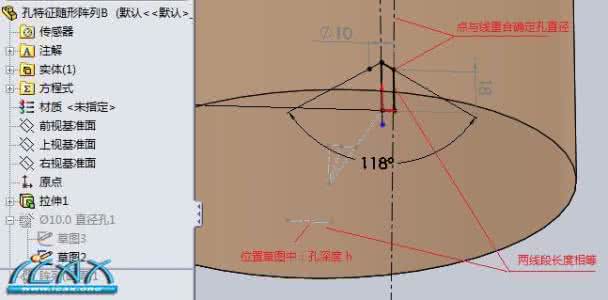

爱华网通过使用轮廓选择工具，用户几乎可以应用任何类型的草图建立实体特征。然而，不同形状的草图会形成不同的实体特征。表3-3列出了可能出现的不同形状的草图。需要说明的是，表中所列出的某些技术属于高级应用技术，本书将在随后的章节和《SolidWorks 官方认证培训教程：高级零件建模》一书中予以讲解。
表3-3 不同类型的草图形状
草图类型
说明
特别说明
这是一幅典型的“标准”草图，有单一封闭轮廓组成
无
嵌套式封闭轮廓，可以用来建立具有内部切除的凸台实体。
无
开环轮廓，可以用来建立壁厚相等的薄壁特征。
无
（参见《SolidWorks 官方认证培训教程：基本建模技术(下)》）
具有十字交叉点，轮廓没有封闭。
建立特征时必须使用轮廓选择工具指定轮廓。
尽管这幅草图可以用来建立特征，但草图所能体现的设计意图有限，工作中不要使用这种形状的草图。
草图包含一个自相交轮廓。
建立特征时必须使用轮廓选择工具指定轮廓。如果两个轮廓均被选择，则建立多实体（参见《SolidWorks 官方认证培训教程：高级零件建模》）
多实体建模是高级建模方法，建议用户在具有丰富的应用经验之前，不要使用该类型的草图。
多轮廓草图：草图中包含多个封闭的轮廓，但轮廓之间相互分离。
该类型草图建立多实体（参见《SolidWorks 官方认证培训教程：高级零件建模》）。
多实体建模是高级建模方法，建议用户在具有丰富的应用经验之前，不要使用该类型的草图。
3.4 运用轮廓选择
使用一幅具有多个轮廓的草图建立实体时，将可能形成不同形状的实体。
图3-21是一幅具有多轮廓的草图，本节将通过这幅草图讨论该草图可能建立的实体形状。
图3-21 多轮廓草图
表3-4列出了这幅草图所可能建立的实体。需要说明的是，这些形状只是其中的一部分，读者可以自行研究是否还可以建立其他形状的实体。
表3-4 可能建立的实体形状
