螺纹规格大全.我找了好久.很有用. 第一章 国标螺纹的一般知识 一. 螺纹的分类 1. 螺纹分内螺纹和外螺纹两种； 2. 按牙形分可分为：１）三角形螺纹 ２）梯形螺纹 ３）矩形螺纹 ４）锯齿形螺纹； 3. 按线数分单头螺纹和多头螺纹； 4. 按旋入…
1/8“---1分
1/4
3/8“---3分
1/2“---4分
5/8“---5分
3/4“---6分
7/8“---7分
1“-----1寸（英）
G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001
另外螺纹中的1/2 标记是指钢管的内径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一英寸等于8分，1/2英寸就是4分．G 就是管螺纹的统称(Guan)管圆，即螺纹由一圆柱面加工而成。
而G通常代表的是锥管螺纹，而Z则代表的是直管螺纹。即在螺纹的纵截面上前者为锥度，后者为直的。但是这只是在英制的管螺纹中适用，其它英制螺纹，则不适用。
·常用螺纹规范对照表
符号 螺纹种类 规范 牙型角
M 公制 粗牙 ISO 261 60°
S 细小螺丝 ISO R1501 60°
UNC 统一牙 粗牙 ISO 263 60°
UNF 统一牙 细牙 ISO 263 60°
UNEF 统一牙 特细牙 ISO 263 60°
UN 统一牙 固定牙 ISO 263 60°
UNS 统一牙 特殊牙 ----- 60°
NC 美制牙 粗牙 ANSI B1.1 60°
NF 美制牙 细牙 ANSI B1.1 60°
NEF 美制牙 特细牙 ANSI B1.1 60°
N 美制牙 固定牙 ANSI B1.1 60°
NS 美制牙 特殊牙 ANSI B1.1 60°
BSW 英制牙 粗牙 BS 84 55°
BSF 英制牙 细牙 BS 84 55°
BC 自行车牙 JIS B0225 60°
SM 针车用 JIS B0226 60°
CTV 自行行车用风嘴 JIS D9422 60°
TV 汽车用风嘴 JID D4207 60°
BSC 英制自行车 BS 811 60°
BA 英制小螺丝 BS 93 30°47°
Tr 公制 爱克母牙 ISO 2902 30°
TW 爱克姆牙 JIS B0222 29°
ACME 爱克姆牙 ANSI B1.5 29°
STUB-ACME 浅牙爱克姆 ANSI B1.8 29°
C 平行管用螺纹 ISO 228/1 55°
BSPF 英制平行管螺纹 BS 2779 55°
PF 英制平行管螺纹 IS B0202 55°
R 管用 推拔管用 ISO 7/1 55°1/16
Rc 管用 推拔内螺纹 ISO 7/1 55°1/16 Rp 管用 平行内螺纹 ISO 7/1 55°
PT 推拔 管用 JIS B0203 55°1/16
PS 平行内螺纹 JIS B0203 55°
BSP 英制管牙 BS 21.2779 55°
NPT 美制一般推拔管用 ANSI B2.1 60°1/16 NPTR 美制栏杆接头用 ANSI B2.1 60°1/16 NPS 美制一般平行管用 ANSI B2.1 60°
NPSM 美制平行管用 装配器用 ANSI B2.1 60° NPSL 美制锁紧螺帽用 ANSI B2.1 60°
NPSH 美制水管用 ANSI B2.1 60°
NPSC 美制 管接头用 ANSI B2.1 60°
NH 美制消防水管用 ANSI B2.1 60°
NPSF 美制干封管用平行内螺纹 ANSI B2.1 60° NPTI 美制干封管用平行 ANSI B2.1 60° NPTF 美制干封管用推拔 ANSI B2.1 60°1/16 E 电灯泡用 JIS C7709 圆
C 薄铜电线管用 JIS B0204 80°
常用规格 （公制）
M1.2*0.25 M2.5*0.45 M6*0.75 M10*0.75 M1.4*0.3 M2.6*0.45 M6*1 M10*1
M1.6*0.35 M3*0.5 M7*0.75 M10*1.25
M1.7*0.25 M3*0.6 M7*1 M10*1.5
M1.7*0.35 M3.5*0.6 M8*0.75 M11*1
M1.8*0.35 M4*0.5 M8*1 M11*1.5
M2*0.4 M4*0.7 M8*1.25 12*1
M2.2*0.45 M5*0.5 M9*1 M12*1.25
M2.3*0.45 M5*0.8 M9*1.25 M12*1.5
常用规格 （美制）
0-80UNF 5-40UNC 10-32UNF 5/16〃-32UNEF 1-64UNC 5-44UNV 12-24UNC 3/8〃-16UNC
1-72UNF 6-32UNC 12-28UNF 3/8〃-24UNF 2-56UNC 6-40UNF 12-32UNEF 3/8〃-32UNEF
2-64UNF 5/32〃-32UNC 1/4〃-20UNC 7/16〃-14UNC 3-48UNC 8-32UNC 1/4〃-28UNF 7/16〃-20UNF 3-56UNF 8-36UNF 1/4〃-32UNEF 7/16〃-28UNEF 4-40UNC 3/16〃-24UNC 5/16〃-18UNC 1/2〃-13UNC 4-48UNF 10-24UNC 5/16〃-24UNF 1/2〃-20UNF

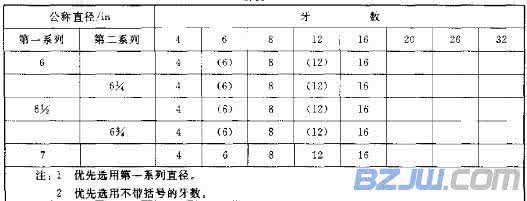

常用规格 （英制）
1/8〃-40 1/2〃-12 1〃-8 2〃-4.5
5/32〃-32 9/16〃-12 1-1/8〃-7 2-1/8〃-4 3/16〃-24 5/8〃-11 1-1/4〃-7 2-1/4〃-4 7/32〃-24 11/16〃-11 1-3/8〃-6 2-1/2〃-4 1/4〃-20 3/4〃-16 1-1/2〃-6 2-3/4〃-4 5/16〃-18 13/16〃-10 1-5/8〃-5 3-1/4〃-4 3/8〃-16 7/8〃-9 1-1/4〃-5 3-1/2〃-4
