爱华网分流集流阀是分流阀、集流阀和分流集流阀的总称。分流阀的作用，是使液压系统中由同一个能源向两个执行元件供应相同的流量（等量分流），以实现两个执行元件的速度保持同步或定比关系。集流阀的作用，则是从两个执行元件收集等流量或按比例的回油量，以实现其间的速度同步或定比关系。分流集流阀则兼有分流阀和集流阀的功能。它们的图形符号如图1所示。
图一、分流集流阀符号
分流阀的工作原理
图2为等量分流阀的结构原理图。设进口油液压力为p0，流量为q0，进入阀后分两路分别通过两个面积相等的固定节流孔1、2，分别进入油室a、b，然后由可变节流口3、4经出油口I和II通往两个执行元件。如果两执行元件的负载相等，则分流口的出口压力p3=p4，因为阀中两支流道的尺寸完全对称，所以输出流量亦对称，q1=q1=q0/2，且p1=p2。当由于负载不对称而出现p3≠p4，且设p3>p4时，阀芯来不及运动而处于中间位置，由于两支流道上的总阻力相同，必定使q1p2。此时阀芯在不对称液压力的作用下左移，使可变节流口3增大，节流口4减小，从而使q1增大，q2减小，直到q1≈q2，p1≈p2为止，阀芯才在一个新的平衡位置上稳定下来。即输往两个执行元件的流量相等，当两执行元件尺寸完全相同时，运动速度将同步。
图二、等量分流阀的结构原理图
分流集流阀的工作原理

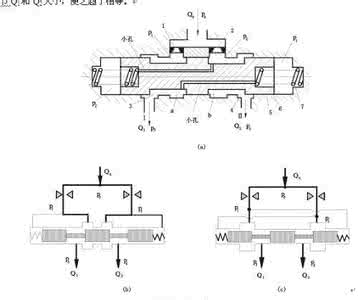

图3a为分流集流阀的结构图。阀芯5、6在各弹簧力作用下处于中间位置的平衡状态。
分流工况时，由于p0大于p1和p2，所以阀芯5和6处于相离状态，互相勾住。若负载压力p3>p4，如果阀芯仍留在中间位置，必然使p2>p1。这是连成一体的阀芯将左移，可变节流口3减小（见图3b），使p1上升，直至p1≈p2，阀芯停止运动。由于两个固定节流孔1和2的面积相等，所以通过两个固定节流孔的流量q1≈q2，而不受出口压力p3及p4变化的影响。
