Cimatron 线切割自动编程系统是由 Cimatron 开发出来的一个专为线切割机床进行自动数控编程的产品。该系统采用目前最
流行的 Windows 操作系统作为基础平台，采用所见即所得的绘图方式进行编程；完成绘图设计、加工代码生成等功能，集图
纸设计和代码编程于一体；支持 OpenGL 图形驱动，提供动态三维仿真。支持 2 － 6 轴线切割加工，针对 Agie 、
Charmilles 等各型号机床开发了切削条件数据库和特殊工艺。采用全新的加工方式：加工精灵＋工艺模板，实现了编程领域
的突破，完成智能编程，高效、安全；请参考下面的详细介绍。
功能特点
一、界面环境
• 采用 Windows 操作和管理，支持鼠标 / 键盘 / 快捷键的操作方式，易学易用；
• 使用所见即所得的绘图方式进行编程，没有任何要记忆的命令；
• 采用加工向导条，简化加工思路，提供优化地工作流程和上下文相关地快捷菜单；
二、对象及接口
• 可承接 2D 曲线、 3D 曲线、 3D 曲面、 3D 实体；
• 支持线条和曲面加工；
• 可读取 IGES 、 DXF 、 PLT 、 STL 、 Cimatron 等格式文件；
三、 3D 实体动态模拟
• 提供多样的视图类型、渲染模式，并提供线框、实体及光线和色彩渲染模式，得到更好的切削条件视觉效果；
• 加工模拟：可以定义毛坯和零件，并显示喷嘴、切丝及切削路径，再现整个加工过程，可根据实况避免过切现象；

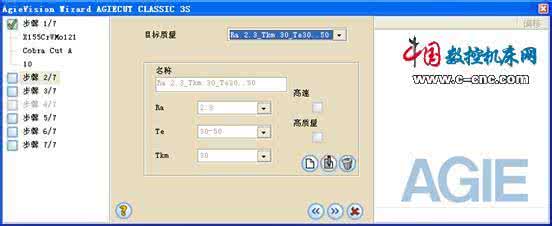

四、全新的编程方式——工艺模板
• 支持工艺模板的创建、编辑；
• 能够保存所有工艺内容和参数；
• 对于相似零件时可以调入模板，实现一键化编程；
智能编程
• 针对各种型号加工机开发加工条件数据库，型号达到 44 种之多；
• 只须进行电量条件或加工质量的选择 ，不用设置 工艺内容和余量， 自动生成切割程序；
• 无需复杂的工艺定制和参数输入，实现了智能编程并保证了程序的正确性。
• 同时针对不同的加工机软件设置了不同的参数，加工编程有针对性，不需要进行参数的记忆和选择。
