爱华网相关解答一：直流固态继电器的电路图是什么样子的？怎么画？
直流SSR内部电路就是光耦驱动大功率晶体管或MOS;交流SSR是光耦过零触发可控硅。当然还有很多细节来确保安全可靠
相关解答二：固态继电器与空气开关怎么接线最好是画图 15分
你要的是单相还是三相固态继电器,单相的话,空气开关出一条线与固态继电器的常开一端连在一起.三相的话,就是空气开关出三条线与继电器连.固态继电器的线圈端子在侧面
相关解答三：固态继电器的分类是什么？
固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
参考资料：wenku.baidu.com/...2.html
相关解答四：固态继电器的符号？
继电器的常用电气文字符号
类 别 代 号 名 称 英 文 名 称
KAN 有或无继电器 All-or-nothing relay
KA 中间继电器 Auxiliary relay
KE 电气继电器 Electrical relay
KEM 机电继电器 Electromechanical relay
KEM 电磁继电器 Electromagnetic relay
KS 静态继电器 Static relay
KS 固体继电器 Solid-state relay
KM 单稳态继电器 Monostable relay
KB 双稳态继电器 Bistable relay
KP 极化继电器 Polarized relay
KNP 非极化继电器 Non-polarized relay
KR 簧片继电器 Reed relay
KT 时间继电器 Time relay
KOD 动作延时继电器 On-delay relay
KFD 释放延时继电器 Off-delay relay
KI 间隔定时继电器 Interval relay
KF 闪光继电器 Flasher relay
KSG 信号继电器 Signal relay
KST 启动继电器 Starting relay
KPL 脉冲继电器 Pulse relay
KMI 脉冲激励间隔定时继电器 Making–pulse interval relay
KBI 脉冲去激励间隔定时继电器 Breaking-pulse interval relay
KT 星-三角时间继电器 Star-delta time relay
KT 串联负载时间继电器 Load series time relay
KSMT 累加时间继电器 Summation time relay
KMT 保持式时间继电器 Maintained time relay
KB 闭锁继电器 Blocking relay
KC 合闸继电器 Clo......余下全文>>
相关解答五：固态继电器怎么接线？
继电器就是开关，当控制线圈a1a2得电开关动作
相关解答六：固态继电器怎么接线
要有ssr输出的温控仪。继电器正负极接SSR正负极另一端一头接电源一头接需要供电的加热端。
相关解答七：就是接这个固态继电器，怎么接啊

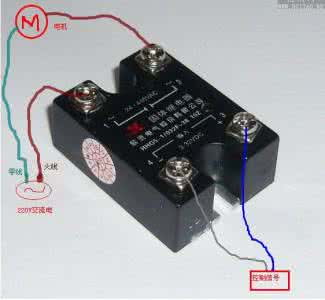

3、4桩位接输入电压，即控制电压，3为正极，4为负极，1、2桩位接负载，负载当然要与电源串联，1与2之间好比开关，负载电源最大承受480v，电流最大承受25A，仅此而已，望采纳
相关解答八：固态继电器如何使用
固态继电器的主要作用是实现无触点接通和断开，也就是他不像交流接触器接通时会有电弧。按我现在用过的固态继电器来说单相的固态继电器，是用DC24v控制单相触点接通和断开，工作原理跟中间继电器一样，24v得电，触点闭合。直流是控制线圈，交流输出控制负载 。
相关解答九：SSR固态继电器怎么使用？？
固态继电器（SSR）是一种无触点电子开关。它具有四个端子，其中两个端子为输入控制端，另外两端为输出受控制端。当在输入端施加控制信号后，即可控制输出端电路中负载的通断。由于使用了光电耦合器，因此输入与输出之间实现了完盯的电气隔离。整个器件无可动部件及触点，所以它较之电磁继电器有可靠性高、寿命长，开关速度快，使用方便等一系列优点。过零型的固态继电器还具有零电压开、零电流关的特性，对电网干扰小，可降低感性负载的反电动势，在驱动白炽灯负载时可显著降低浪涌电流。
这里列出一种小型交流过零型固态继电器的参数，它可用于交流220伏电路中，最大负载电流为2安。它采用了引脚间距为2.54mm的标准阻燃塑料封装，具有体积小、使用方便等优点，广泛应用于计算机接口电路和自动控制系统中。
l 技术参数
参数名称
测试条件
最小值
典型值
最大值
单位
输入
控制电压范围
---
3
---
12
Vdc
输入电流
Vin=5Vdc
4.5
10
---
mAdc
临界导通电压
---
2
---
---
Vdc
关断电压
---
---
---
1
Vdc
输出
额定工作电流
---
---
---
2
A(RMS)
负载电压范围
---
20
---
250
V(RMS)
浪涌电流
20ms不重复
---
---
1000
%负载电流
过零电压
---
---
---
±15
V(PeaK)
通态压降
最大负载电流
---
1.5
---
V(RMS)
断态漏电流
220V50Hz
---
---
5
mA(RMS)
导通时间
50Hz
---
---
10
Ms
关断时间
50Hz
---
---
10
ms
缘绝
绝缘电阻
---
109
---
---
Ω
绝缘电压
50HzAC
2500
---
---
Vdc(RMS)
如果还不明白，，我传图片给你
相关解答十：固态继电器有啥作用啊？
首先固态继电器不会出现触点老化、吸合不完全（通俗一点就是接触不良）、开关速度变慢等状况。也可以避免手碰住开关触电的状况发生，现在市面上常用的国晶SSR-D4840A的型号，就是电压480V电流40A单相固态继电器。
