JTAG(Joint Test Action Group ，联合测试行动小组 )是一种国际标准测试协议，主要用于芯片内部测试及对系统进行仿真、调试， JTAG 技术是一种嵌入式调试技术，它在芯片内部封装了专门的测试电路TAP （ Test Access Port ，测试访问口），通过专用的 JTAG 测试工具对内部节点进行测试。
目前大多数比较复杂的器件都支持 JTAG 协议，如 ARM 、 DSP 、 FPGA 器件等。标准的 JTAG 接口是 4 线： TMS 、TCK 、 TDI 、 TDO ，分别为测试模式选择、测试时钟、测试数据输入和测试数据输出。
JTAG 测试允许多个器件通过 JTAG接口串联在一起，形成一个 JTAG 链，能实现对各个器件分别测试。 JTAG 接口还常用于实现 ISP （ In-SystemProgrammable 在系统编程）功能，如对 FLASH器件进行编程等。
通过 JTAG接口，可对芯片内部的所有部件进行访问，因而是开发调试嵌入式系统的一种简洁高效的手段。目前 JTAG 接口的连接有两种标准，即 14 针接口和20 针接口，其定义分别如下所示。
14针JTAG接口定义引脚名称描述
1 、 13 VCC 接电源
2 、 4 、 6 、 8 、 10 、 14 GND 接地
3 nTRST 测试系统复位信号
5 TDI 测试数据串行输入
7 TMS 测试模式选择
9 TCK 测试时钟
11 TDO 测试数据串行输出
12 NC 未连接
20 针 JTAG 接口定义引 脚名 称 描 述
1 VTref 目标板参考电压，接电源
2 VCC 接电源
3 nTRST 测试系统复位信号
4、6、8、10、12、14、16、18、20 GND 接地
5 TDI 测试数据串行输入
7 TMS 测试模式选择
9 TCK 测试时钟
11 RTCK 测试时钟返回信号
13 TDO 测试数据串行输出
15 nRESET 目标系统复位信号
17 、 19 NC 未连接

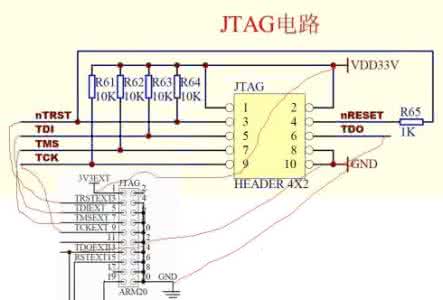

[http://blog.sina.com.cn/s/blog_40aad2950100fts8.html]我的JLINK终于用上了，哈哈，好开心，终于不用考虑是不是要借用别人的PC机了，昨天到城隍庙电子市场忙活了一下午，终于算是满载而归，呵呵，好了，下面说一下接法，其实根本不需要什么转接板什么的，直接把相应的几根线对接就可以用了，所以要参考电路图，上面为TQ2440开发板的JTAG电路图，下面为JLINK的20针电路图，下面的JLINKV7电路图是标准接口，网上到处都能找到
10针JTAG针序
20针JTAG针序
信号
1,2 1 VTref
- 2 NC
3 3 nTRST
- 4 GND
5 5 TDI
- 6 GND
7 7 TMS
8 8 GND
9 9 TCK
10 10 GND
- 11 RTCK
- 12 GND
6 13 TDO
- 14 GND
4 15 RESET
- 16 GND
- 17 DBGRQ
- 18 GND
- 19 5V-Supply
- 20 GND
实际上只需要接4跟线，4号是自连回路，不需要接，1，2接的都是1管脚，而8，10接的是GND，也可以不接
