水电不存档，吃亏是自己 最全面的水电存档方式——平面图+二维立体图+完工拍照（求版主标红） <1810>字节标签: 二维立体图水电存档一：什么叫做水电存档？——有很多朋友基装装完了，也有可能没有听说过这个词，所谓水电存档，顾名思义就是将家里的实际水电走向保存下来。
二：水电存档的必要性？——水电作为家装中的隐蔽工程，一旦完工，就被遮盖起来了，水电存档后以便后期墙面挂饰品钻孔时安全避开管线。最大程度上减小水电后期不经意的人为破坏（相信有很多装修过的同学有同感，后期安装时，多多少少都会有所破坏，非常麻烦）。
三：水电存档的各种方式及优缺点？
1、平面图存档
优点：平面图可以从整体看清有多少房间，每间房间的功能分布，平面图存档可以准确知道每个房间开关、插座 、灯、以及水口数量。能够从平面看出水电走向。
缺点：不能确定垂直方向的水电走向。
2、摄像机存档
优点：摄像机存档直观。可以通过视频查看。对于后期查看很方便。
缺点：摄像机对房间水电摄像时只能摄出其中一部分。比如说卫生间摄像，摄像机摄像时只能沿着管道走。不能从整体把握水路和电路走向。摄像机成本相当高，摄像机后期维护成本也高。
3、照相存档
优点： 照片存档比较直观（比摄像差点）。 照片机成本不高。现在多数公司通过照片对水电进行存档
缺点：不能一次照片完每个房间，比如说。卫生间照片。都需要照几张照片才能确认整体位置。
4、二维立体图
优点：可以清楚知道每个房间水电走向。
缺点：不能从整体看每个房间水电走向。画图需要花费大量时间。画一套完全二维立体图至少需要半天。
四：最全面的水电存档方式——平面图+二维立体图+完工拍照
下面以瑞骏景园为例说说如何查看水电存档图片
平面图：

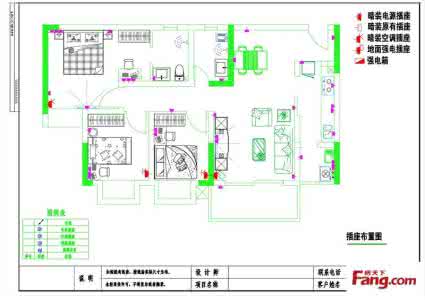

插座位置图：
开关布置图
水路走向图
弱电图：
