农村房屋设计图纸 农村二层实用美观房屋设计图纸11×8#1655

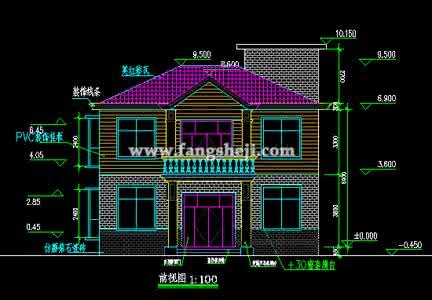

图纸预览及简介：[仅是局部效果预览，详细图纸请下载附件查看]
设计名称及编号：农村二层实用美观房屋设计图纸11×8#1655
建筑占地面积：10.76米×7.96米，占地面积90平方米；
建筑层数：二层砖混结构；
建筑高度:10.150米（含屋顶）；
设计功能：一层：门廊、客厅、餐厅、楼梯间、卫生间、卧室、卧室；二层：阳台、客厅、楼梯间、卫生间、卧室、卧室、卧室。
图纸目录（该设计图纸需要安装天正建筑CAD插件才可以正常浏览）：建筑设计说明（施工做法）、前视图、后视图、左视图、右视图、一层平面布局图、二层平面布局图、屋顶平面布局图、1-4剖面图、屋顶水池剖面图、屋顶水池1-1剖面图、屋顶水池上围墙图、化粪池详图、屋顶结构透视图、屋顶结构图、天沟大样图、室外台阶详图、阳台详图、混凝土散水图、配电系统图、各层标高（楼面）、基础垫层布局图、基础梁布局图、二层梁布局图、屋面梁布局图、阁楼梁布局图、一层水路走向图、二层水路走向图、二层板筋布局图、屋面梁布局图、一层布灯图、二层布灯图、一层插座布局图、二层插座布局图、节点图、门窗表。
注：图中尺寸以毫米为单位，标高尺寸以米为单位，本设计包含PDF格式版本，您可以通过PDF浏览器查看图纸。
