[减速器箱体]怎样设计减速机箱体 一
建工程图文件
打开已生成的箱体零件模型。
选择下拉菜单File【文件】中New【新建】项，出现文件的对话框，在type【类型】栏中选取Drawing【工程图】，在Name【名字】中输入工程图名称xiangzuo。
系统进入工程图模式，出现新增New Drawing【工程图】对话框。选取xiangzuo.prt为要产生工程图的零件文件。设置图样为Lands cape【横放】，在Size栏中设置图样大小为A3，
然后点击OK【确认】。
[减速器箱体]怎样设计减速机箱体 二
二、增加视图

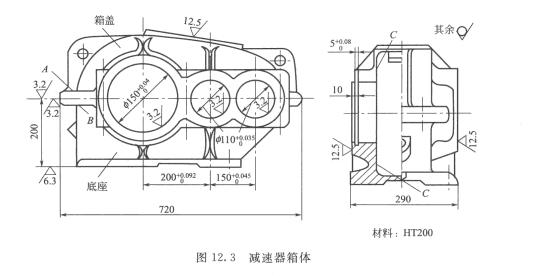

本例工程图共有四个试图，一个主视图，一个俯视、一个右试图和一个三维视图，如图3-1所示。
（1） 增加主视图。第一步顺序点按子菜单项：Views（视图）→Add view（增加视图）|Genera（一般）|Full View（全视图）|No Xsec（无剖截面）|Scale（比例）|Done（完成）；第二步在图的左上方放置主视图的位置点按左键；第三步输入图形比例，将会出现零件的三维视图；第四步选键槽底面为Front参考面，选键槽上侧面为top参考面，系统将显示形成的模拟主视图；第五步点按对话框中的OK按钮，系统将形成零件的主视图。
（2） 增加另外两个视图。第一步顺序点按DRAWING（绘图）子菜单项Views（视图）→Add view（增加视图）|Projection(投影)|Full View（全视图）| No Xsec（无剖截面）|Scale（比例）|Done（完成）,第二步：在图面左下方放置剖视图的位置点按左键；第三步重复第一、二步骤增加右视图。
（3） 增加三维视图。第一步顺序点按DRAWING（绘图）子菜单项Views(视图)→Add view（增加视图）|General（一般）|Full View（全视图）|No Xsec（无剖面）|Scale（比例）|Done（完成）；第二步在图面右下角三维视图的位置点按左键；第三步输入图形比例，零件的三维试图将会出现，系统形成了零件的三维视图。
（4） 移动视图。在View(视图)菜单中选取（移动视图），使用鼠标拖动各视图，调整视图之间的间距使它们在图纸内整齐规范布置。
[减速器箱体]怎样设计减速机箱体 三
三、尺寸标注
在零件模型中创建的尺寸可自动显示在工程图中，也可以在工程图中添加一些必要尺寸。另外工程图中的尺寸可进行各种编辑，如：移动、移除、修改数值等。
(1)显示视图的尺寸。第一步，在【视图】下拉菜单中选取Show/Erase【显示及擦除】，系统弹出【显示及擦除】的对话框；第二步，点按对话框中的和按钮，并在Show By【按、、显示】栏内选择SHOU ALL【显示所有】按钮；第三步，在子菜单中点【确认】选取，特征的尺寸显示在视图中；在对话框中点按【关闭】，完成尺寸显示的操作。
(2)删除不需要尺寸。第一步，点【视图】下拉菜单项选取Show/Erase（显示及擦除）；第二步，点按对话框中的按钮，然后单击按钮，并在Erase By（按、、擦除）栏内选择Selected Items（所选项目）；第三步，从视图选择要删除的尺寸，完成选取后单击中键确认选取，原来显示的尺寸从视图中消失；在对话框中点按Close（关闭），完成尺寸删除的操作。
（3）添加不足的尺寸。第一步点按【插入】菜单选取【尺寸】选项；第二步在其下层菜单中选取【新参照】选项，然后根据系统提示选取标注尺寸的图元；第三步选取标注尺寸的两个图元后，单击中键标注尺寸，完成。
