爱华网2008年上海市初中毕业生统一学业考试
物理试卷
（理化满分150分，考试时间100分钟）
考生注意:物理部分第五大题分为两组.A组适合学习一期教材的考生.B组适合学习二期试用教材的考生。
一、填空题
1.教室里的日光灯正常工作电压为________伏，消耗的是________能，家用电器之间是________连接的。(选填“串联”或“并联”)
2.图1(a)、(b)中的情景表示了力的作用效果，其中图1________主要表示力能使物体的运动状态发生改变；图1________主要表示力能使物体发生形变。［均选填“(a)”或“(b)”］
3.如图2所示，灭火器放在烈日下温度会________ (选填“升高”或“降低”)，这是通过________的方法使其内能增加，具有一定的危险性，为了安全，灭火器应存放在阴凉干燥处。
4.如图3所示，小朋友从滑梯上滑下，其重力势能________（选填“增大”或“减小”），他与滑梯接触面间的摩擦是________摩擦(选填“滚动”可“滑动”)。当他滑至水平面进，还会继续向前运动，是由于他具有________。
5.2008年北京奥运火炬传递的主题是“传递激情，传递梦想”。若火炬手以1米/秒的速度沿直线匀速通过60米，需________秒，以路旁的树木为参照物，火炬手是________的。(选填“静止”或“运动”)。
6.木块在大小为2牛的水平拉力作用下，10秒内在水平面上沿拉力方向前进1米，拉力做功为______焦，功率为______瓦；若木块重5牛，在此过程中重力对木块做功为______焦。
7.若10秒内通过某导体横截面的电量为2库，通过导体的电流为_____安，此时导体两端的电压为6伏，其电阻为_____欧。当该导体两端的电压为3伏时，该导体电阻为_____欧。
8.重为9.8牛的木块漂浮在水面上且保持静止，木块所受浮力的大小为________牛，浸在水中的体积为________米3。
9.在图4的示所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电压表V的示数将________，电流表A与电流表A1示数的差值将________。(均选填“变大”、“不变”或“变小”)
10.某小组同学研究动滑轮的使用特点，他们先用弹簧测力计缓慢提起钩码，如图5（a）所示，再分别用重力不同的动滑轮甲、乙、丙（G甲﹥G乙﹥G丙）缓慢提起相同钩码，如图5（b）、（c）、（d）所示。请仔细观察图是的操作和弹簧测力计的示数，然后归纳得出结论。
（1）比较图5（a）与（b）[或（a）与（c），或（a）与（d）]两图可得：_______________________
________________________________________________；
（2）比较图5（b）与（c）与（d）三图可得__________________________________________
__________________________________________________________。
二、作图题
11.在图6中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
12.重为3牛的小球静止在水平面上，用力的图示法在图7中画出它所受重力G。
13.在图8中，标出通电螺线管和小磁针的N、S极及磁感线的方向。
14.在图9电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后使电键S能同时控制两盏灯。
三、计算题
15.质量为1千克的水，温度降低了20℃，求水放出的热量Q放。[c水=4.2×103J/（kg·℃）]
16.质量为2千克、底面积为0.01米2的容器放在水平地面上，容器内盛有质量为8千克的酒精（ρ酒精=0.8×103千克/米3）。求：
（1）酒精的体积V酒精；
（2）液面下0.1米处酒精产生的压强P酒精；
（3）容器对地面的压强P。
17.在图10所示的电路中，电源电压为15伏且不变，滑动变阻器R2上标有“20Ω 2A”字样，闭合电键S后，电流表的示数为0.2安，电压表的示数为2伏。求：
（1）滑动变阻器R2连入电路的阻值；
（2）电阻R1消耗的电功率P1；
（3）现有阻值为15欧和24欧的两个电阻，请从中选择一个来替换电阻R1，要求：在移动变阻器的滑片P的过程中，使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作。
①应选择的电阻阻值为________欧。
②满足上述要求时，变阻器R2连入电路的阻值范围。
四、实验题
18.在测定盐水密度时，可用托盘天平测盐水的________，用量筒测盐水的________。
图11
19.在“研究杠杆平衡的条件”实验中，先把杠杆支在支架上，通过调节________________，使杠杆在水平位置平衡。当左侧钩码处于图11所示A位置时，应将右侧的钩码向________移动(选填“左”或“右”)，可使杠杆在水平位置平衡。
20.某小组同学在做“验证凸透镜成像规律”实验的过程中发现：当发光物体与光屏之间的距离L确定时，将凸透镜从发光物体处缓慢向光屏移动的过程中，有时能在光屏上成两次清晰的像，有时只能成一次清晰的像，有时不能在光屏上成像。为了研究产生这些现象的条件，该小组同学进行实验，并将每次实验中的相关数据及现象记录在下表中。
凸透镜
焦距f
实验
序号
物屏距离L
（厘米）
第一次成像
第二次成像
物距
（厘米）
像距
（厘米）
像的
大小
物距
（厘米）
像距
（厘米）
像的
大小
10厘米
1
49
14
35
放大
35
14
缩小
2
45
15
30
放大
30
15
缩小
3
40
20
20
等大
不能在光屏上第二次成像
4
35
不能在光屏上成像
15厘米
5
80
20
60
放大
60
20
缩小
6
64
24
40
放大
40
24
缩小
7
60
30
30
等大
不能在光屏上第二次成像
8
55
不能在光屏上成像
（1）分析比较实验序号1、2、3(或5、6、7)的第一次成像数据中像距v物距u的变化关系及相关条件，可得出的结论：___________________________________________________
__________________________________________________________；
（2）分析比较实验序号1(或2、或5、或6)的第一和第二次成像数据中物距与像距的关系及相关条件，可得出的结论：同一凸透镜，当_____________________一定，移动凸透镜能在光屏上成两次像时，_____________________________________________________；
（3）继续分析比较表格是物屏距离L与凸透镜焦距f的数据及观察到的现象，可得出的结论：在__________________________________________________________________条件下，移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像。
五、本大题分A、B两组
请在选定组的括号内打√ A组（ ） B组（ ）
A组：（第21～24题为单项选择题）
21.某物质在存放过程中需要减慢蒸发，可采取的措施是 ( )
A．升温 B．密闭 C．摊开 D．通风
22.通草小球在带正电的物体附近被排斥，则小球 ( )
A．一定带正电 B．一定带负电 C．可能带负电 D．一定不带电
23.如图12所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L＇替换灯L，正确的判断是（ ）
A．若灯L＇亮，则灯L一定断路 B．若灯L＇亮，则灯L一定短路
C．若灯L＇不亮，则电阻R一定断路 D．若灯L＇不亮，则电阻R一定短路
24.如图13所示，甲、乙两个质量相等的均匀实心正方体放在水平地面上，已知铜的密度而在于铁的密度，可能使甲和乙对地面的压强相等的方法是 ( )
A．将质量相等的铜块和铁块分别放在甲、乙的上面
B．将体积相等的铜块和铁块分别放在甲、乙的上面
C．沿水平方向分别截去质量相等的部分
D．沿水平方向分别截去体积相等的部分
25.用图14所示的刻度尺测量铅笔的长度，该刻度尺的最小刻度为________毫米，所测铅笔的长度为 5.25________ （填单位）。
26.小华同学在“测定小灯泡的功率”实验中，所用电源电压为4.5伏、7.5伏和9伏中的一个，滑动变阻器上标有”20Ω 2A”字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5瓦。他按图15连接好电路，先将变阻器的滑片移至________端(选填“A”或“B”)，然后闭合电键S，再移动变阻器的滑片P，观察到小灯泡发光逐渐变________ (选填“亮”或“暗”)。当小灯泡正常发光时，变阻器的滑片P恰好在中点上(即连入电路的电阻为10欧)。小华所用的电源电压为________伏，小灯泡的额定功率为________瓦。

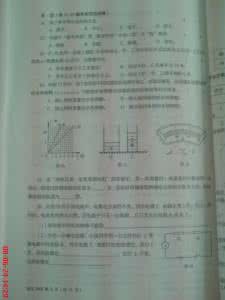

B组（21～24题为单项选择题）
21.原子核中带正电的粒子是（ ）
A．质子 B．中子 C．电子 D．原子
22.合唱中“高音声部”和“低音声部”中的“高”和“低”是指（ ）
A．响度 B．音调 C．振幅 D．音色
23.P、Q是同一直线上相距10米的两点，甲、乙两小车从P点出发向Q运动，它们运动的s—t图像如图16所示，由图像可知（ ）
A．甲车速度小于乙车速度 B．经过6秒，乙车离P点10米
C．甲车比乙车早3秒通过Q点 D．经过3秒，甲、乙两车相距6米
24.如图17所示，两个底面积不同的圆柱形容器甲和乙，容器足够高，分别盛有质量相等的水和酒精(ρ水>ρ酒精)，可能使水和酒精对容器底部的压强相等的方法是（ ）
A．倒入相同质量的水和酒精 B．倒入相同体积的水和酒精
C．抽出相同质量的水和酒精 D．抽出相同体积的水和酒精
25.在“用电压表、电流表测电阻”的实验中，某一次测量时，电流表的示数如图18所示，则通过待测电阻的电流为________安，若此时待测电阻两端电压表的示数为2伏，则待测电阻的阻值为________欧。
26.在图19所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。经过一段时间，电流表突然无示数。若电路中只有一处故障，且只发生在电阻R1或R2上。
（1）该电路中存在的故障可能是______________________________________；
（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R1，闭合电键S，观察灯的亮暗情况。若灯L亮，说明故障是________________________________；若灯L不亮，说明故障是________________________________________。
2008年上海市初中毕业统一学业考试
理化试卷答案及评分标准（物理部分）
一、30分（第1～7题每格1分，第8～10题每格2分）
1．220 电 并联 2．（a）（b） 3．升高 热传递
4．减小 运动 惯性 5．60 运动 6．2 0.2 0
7．0.2 30 30 8．9.8 1×10ˉ3 9．不变 不变
10．（1）（缓慢提起相同重物）使用动滑轮能省力，但不能改变用力方向。（2）使用动滑轮（缓慢）提起相同重物时，动滑轮的重力越小，所用的拉力越小。
二、12分（每题3分）
11．反射光线1分；对称1分；反射角60°1分。
12．重力的大小1分；方向1分；作用点1分。
13．通电螺线管N、S极1分；小磁针的N、S极1分；磁感线的方向1分。
14．连线正确3分。
三、20分
15．（4分）Q吸＝cm△t （2分）
＝4.2/(kg·℃)×1kg×20℃ （1分）
＝8.4×104J （1分）
16．（7分）
（1）V酒精＝m/ρ （1分）
＝8kg/(0.8×103kg/m3) ＝0.01m3 （1分）
（2）P＝ρgh （1分）
＝0.8×103kg/m3×9.8N/kg×0.1m＝754Pa （1分）
（3）F＝G＝mg＝（2kg＋8kg）×9.8N/kg＝98N （1分）
P＝F/S＝98N/0.01m2＝9.8×105Pa （1分）
17、（9分）
（1）R1与R2串联，故
∴
（2）
（3）①24
②当时，
当时，
∴ 变阻器R2连入电路的阻值范围是1欧～6欧
四、10分
18、质量 体积
19、平衡螺母 右
20、（1）同一透镜 成实像时 像距v随物距u的增大而减小
（2）物屏距离L 第一次成像的物距等于第二次成像的像距
（3）物屏距离L大于该凸透镜的4倍焦距
五、A组：
21、B 22、A 23、C 24、D
25、1 厘米 26、A 亮 7.5 1.35
五、B组：
21、A 22、B 23、D 24、B
25、 0.2 10
26、（1）R1断路或R2断路
（2）R1断路 R2断路
