爱华网应用案例：石油污染应急、污染控制现场检测
一、应用情况
应用要求：国家环保总局将水中石油类的监测列入六项必测水质指标之一。《水污染物排物
总量监测技术规范HJ/T 92—2002》规定，石油类作为必测项目的排污单位包括冶炼行业、火力发电、焦化、石油开采、石油炼制在内的近30个行业、领域。
解决方案：美国特纳TD-500D便携式水中油分析仪
典型用户：（见三、典型用户）
具体应用：石油污染应急、污染控制现场检测
二、法规标准
石油类污染物的检测分析方法有：红外法、重量法、气相色谱法、荧光法。
红外法因所用溶剂氟利昂、四氯化碳的对人体的高毒性及对环境的严重污染，在逐步被淘汰。按照美国环境保护署颁布的 EPA Method 1664 方法定义，石油类为正己烷萃取物。
目前紫外荧光法已在美国、加拿大、瑞士、俄罗斯等发达地区和国家广泛应用并被列为国家标准。我国国家标准《海洋监测规范》GB17378.3-1998也采用荧光法测量海水中的石油类。我国水利部分也考虑采用荧光法测量地表水中的油类污染。
根据《水污染物排放总量监测技术规范HJ/T 92—2002》规定，石油类是必测项目的排污企业，包括：
金属矿山、冶炼行业、火力发电、焦化、石油开采、石油炼制、化纤、橡胶制品和天然橡胶加工、制药、染料、油漆、合成洗涤剂、合成脂肪酸、其他有机化工、机械制造、食品、制糖业、屠宰及肉类加工、饮料生产、兵器工业、船舶工业、酒精及发酵酿造业、管道运输业、生活污水、医院污水、城市综合污水。
（1）、水质执行标准：《污水综合排放标准GB 8978-1996》
第二类污染物石油类最高允许排放浓度（mg/L）
一级标准
二级标准
三级标准
1997年12 月31日之前建设的一切排污单位
10
10
30
1998 年1 月1 日后建设的一切排污单位
5
10
20
（2）、《石油炼制工业水污染物排放标准GB3551-83》
《石油化工水污染物排放标准GB428119-1984 （GB4281－84）》
项目
第一级
第二级
Ⅰ类
Ⅱ类
Ⅲ类
Ⅰ类
Ⅱ类
Ⅲ类
石油类（mg/L）
5
5
10
10
10
20
（3）、《钢铁工业水污染物排放标准GB123456-1992》
石油类最高允许排放浓度：（单位mg/L）
一级标准
二级标准
三级标准
1989.1.1前立项及建成投产的钢铁联合企业
15
20
30
1989.1.1~1992.6.30立项及建成投产的钢铁联合企业
10
10
30
1992.7.1前立项及建成投产的焦化、钢铁联合企业
8
10
30
自2009 年1 月1 日起现有联合企业、炼钢、轧钢
（钢铁工业水污染物排放标准（200□征求意见稿）
5 （总排口）
三、典型用户
终端用户
具体应用
型号
数量
中国石油安全环保技术研究院
处理后的污水
TD-500D
1
中国石化长岭炼化厂
污水排放监测
TD-500D
1
福建省交通科学技术研究所
地表水
TD-500D
2
中国石化集团国际石油工程有限公司
处理后的污水
TD-500D
1
广州亚运会环保监测
漏油应急监测
TD-500D
1
上海伊里德自动化设备有限公司
地表水
TD-500D
1
中国科学院化学研究所
处理后的污水
TD-500D
1
广东省水文局
河流水
TD-500D
1
广东惠州大亚湾监测站
漏油应急监测
TD-500D
1
中海油（番禺FPSO）
采油污水排放
TD-500D
1
四、关于便携式水中油分析仪

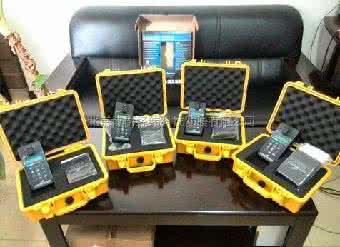

检测仪器：TD-500D便携式水中油分析仪
检测原理：荧光法（紫外荧光法）
仪器生产厂家：美国特纳（Turner Designs）碳氢化合物仪器有限公司
(一)、仪器简介：
美国特纳Turner Designs仪器公司是全球领先的碳氢化合物分析仪、水中油监测仪的研发、生产公司，在水中油分析仪领域拥有顶尖的专利技术和丰富经验。
TD-500DTM便携式水中油分析仪，是美国Turner Designs研发并生产的一款双通道、手持式荧光计，用于快速、轻松和可靠地测量水中或土壤中的原油、燃油、润滑油、柴油，部分的凝析油及精炼的碳氢化合物。是市面上最实惠、最容易使用的、精确及可复验的水中油及土壤中油类的分析仪，可与所有的常用萃取溶剂均兼容。
TD-500D便携式水中油分析仪，又叫水中油份浓度/土壤油份浓度测定仪采用荧光光度检测技术，可使用几乎全部常规溶剂作为萃取剂以替代对人体有害污染环境的四氯化碳。该产品为手持式设计，具有体积小、重量轻、精度高、快速检测等优点，广泛应用于江河湖泊等地表水、环境监测、石油石化、水文水利、火力发电厂、钢铁制造等工业污水废水、冷凝水、循环水检测，海洋溢油、管道漏油和土壤中油份含量的测定。
（二）、适用范围
1、适用油类：
■ 原油及凝析油
■ 柴油
■ 润滑油
■ 液压油
■ 燃油
2、应用范围：
■ 采出水
■ 工业废水
■ 石油泄漏应变
■ 泄漏探测
■ 土壤中的油类
■ 其它领域。
（三）、仪器特点：
n 荧光技术。
n 双通道设计可扩展测量范围而无需稀释，从而减少在处理高浓度时的操作者误差。
n 双通道：通道“A”用于凝析油及精炼烃类，新的通道“B”则用于原油，测量范围大幅度增大（＞1000ppm），无需进行样本稀释。
n 最快速的分析程序（＜4分钟/样本），最少的步骤（四步）。
n 与所有的常用萃取溶剂或新的“无溶剂方法”均兼容。
n 不会出现在其它方法（如红外方法）中出现的溶剂蒸发现象。
n 用油类标准溶液或与其它方法的相关度进行简易的校准。
n 最小的探测极限：大部分油类<1ppm。
n 携带方便、手持式，重量大约为400克（14盎司）。
n 测量水溶性有机物和/或游离油。
n 不受甲醇的干扰。
n 高精确度及可重复性。
n 在大部分应用中与标准的实验室重量分析方法及红外方法具有良好的相关度。
n CheckPOINT®固体校准检查标准器能对校准进行现场校验，允许在没有标准液体的情况下进行即时的重新校准。
n 一次性比色管。
n 由4节AAA电池供电。
n 每次更换电池后可进行的测量次数：>1000次。
n CE，IP67，防尘，防水，非金属。
n 根据ISO 9001/2000标准制造。
检测过程：
取100mL待测水样，加入10mL正己烷溶液，振荡萃取2分钟，静置2分钟待水-萃取液分层，取上层萃取液用微型试管在TD-500D上机检测，5秒后在仪器直接显示石油类浓度。
（四）、技术参数：
名称：
TD-500DT便携式水中油分析仪；
原理：
紫外线（UV）荧光；
检测对象：
水中的碳氢化合物：原油、凝析物、柴油、润滑油、燃油、机油、柴油类有机物；
测量方法：
溶剂萃取；
适用溶剂：
正己烷，Vertrel，AK-225，二甲苯，氟利昂，Horiba；
线性范围：
最高可达1000ppm，取决于碳氢化合物的种类；
准确性：
高于全标度的2%；
重现性：
高于全标度的2%；
灵敏度：
1ppm；
校准：
单点及空白样本；
预热时间：
5秒；
响应时间：
5秒；
测量时间：
<4分钟或用户偏好；
尺寸：
4.45cm×8.9cm×18.4cm；
重量：
0.4kg；
外壳材料：
非金属；
IP防护级别：
符合IP67标准；防尘，防水；
工作环境温度：
5oC~40oC (41F~104F)；
适用试管：
API比重<45，微型试管；API比重>45，8mm试管，适用于所有溶剂；
电源：
四节AAA电池（可连续检测1000个以上样本）；
自动断电：
被闲置3分钟后；
信号显示：
有，液晶显示；
输出信号：
无；
警报：
电池电量不足、线路故障、高空白样本；
保修期：
1年，出厂零件及售后服务。
五、关于美国特纳
美国特纳（Turner Designs）仪器公司是领先于世界的水中油分析仪器专家，公司开发了包括油类水质在线检测仪、实验室台式测油仪和便携手持式水中油份浓度分析仪，提供了一整套完整油类水质的分析解决方案。广泛服务于石油石化、海洋钻井平台、工业企业和环境监测等部门，以优异的产品性能帮助客户提升油类水质检测技术。
