爱华网一、 冲裁模的工作过程：
落料冲裁模,其工作原理如下,直接或问接固定在上模上的组成模具的上模,它通过模柄与冲床滑块相联结。固定在下模上的零组成了模具的下模,并利用压板固定在冲床的工作台上。上模与下模通过导、导导向。工作时,条料靠着挡料送进定位,当上模随滑块下降时,卸料先压住板料,接着凸冲落凹上面的材料获得工件。这时工件卡在凸模与顶块之闻,废料也紧紧箍在凸模上。在上模回升时，工件由顶块靠顶板借弹簧的弹力从凹模洞口中顶出；同时箍在凸模上的废料,由卸料板靠弹簧的弹力卸掉,再取走工件,至此完成整个落料过程。再将条料送进一个步距，进行下一次冲裁落料过程,如此往复进行。

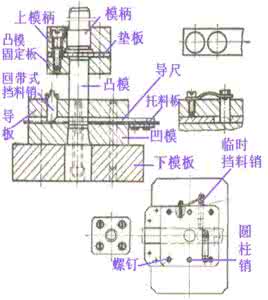

此主题相关图片如下：
二、 冲裁模的分类
1、敞开模：结构简单，尺寸小、重量轻、制造易、成本低、但寿命低、精度差、适于精度要求不高，开头简单，小批量或试制的冲裁件。
2、导板式：精度比敞开模高，适于开头简单，工件尺寸不大的冲裁件。要求压力机行程不大于导板厚度。
3、导柱式：导柱导向保证冲裁间隙均匀，冲裁件的工件尺寸精度高，模具使用寿命长，安装方便，适于大批量生产。
4、连续模：条料要求精确定位，使内孔与外形相互位置精度得到保证。生产率高，具有一定的冲裁精度，适于大批量生产。
5、复合模：冲裁件的内外形相互位置精度高，适合于大批量生产。
此主题相关图片如下：
冲裁模具按工序组合程度可分为：简单冲裁模、连续冲裁模、复合冲裁模。
（一）简单冲裁模即敞开模
1、定义：它是指在一次冲裁中只完成冲孔或落料的一个工序。
2、简单冲裁模按其导向方式可分为：
（1）无导向单工序模 它的特点是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。无导向简单冲模适用于精度要求不高、形状简单、批景小或试制的冲裁件。
