木桁架
wood truss
由木构件组成的桁架。是木屋盖、木桥及木塔架的主要承重结构。用于木屋盖时通称为木屋架。
木屋架按下弦所用材料分为木屋架和钢木屋架。木屋架的形式主要有三角形、梯形和多边形(见桁架)。屋架形式的选择除考虑用料是否节省外，尚应依据屋面的流水坡度。粘土平瓦、水泥平瓦或小青瓦要求较大的坡度,需选用三角形屋架;石棉水泥瓦要求的坡度较缓可选用梯形层架；卷材或铁皮屋面宜选用梯形或多边形屋架。为使木屋架在荷载长期作用下不产生明显的挠度，应在制作时预起拱度。

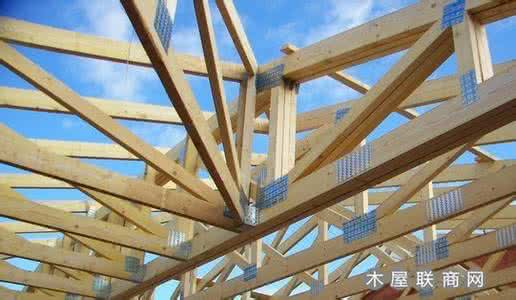

木屋架 用原木或方木制作的豪式桁架多用齿连接。由于齿连接只能传递压力，因此三角形屋架的斜腹杆从支座到跨中应向下倾斜；梯形屋架的斜腹杆一般应向上倾斜，但在中部节间尚应设置反向斜杆，因为在不同的荷载组合下，反向斜杆可能受压。受拉竖杆用圆钢，以便拼装时拧紧螺帽，消除节点处手工操作的偏差，并用以预起拱度。当屋架的内力较大，支座节点采用齿连接不足以传递内力时，应加强支座节点。近年来，采用齿板连接的木屋架（图1[齿板连接的木屋架]）,效果较好。
木屋架常用的跨度()为9～15米,按3米间距布置屋架，节间长度取2～3米。
为了保证各种屋架的刚度,应根据所用材料制造条件以及连接方式,确定适当的高跨比(/)。对于采用半干材手工制作的齿连接原木或方木屋架，三角形屋架的高跨比/≥1/5,梯形和多边形屋架的高跨比/≥1/6时，可不必验算挠度。
钢木屋架 常用的形式也是豪式桁架，仅将下弦换为钢材;也有采用芬克式桁架和沃伦式桁架。按3米布置的屋架，下弦采用圆钢比用型钢能较充分地利用钢材的强度。节间较大时，可加设吊杆，将圆钢下弦的长细比控制在1000以内，防止过度下垂。型钢下弦的刚度较大，有利于防震。
钢木屋架下弦节点常因构造需要而增加钢板，所以下弦节点越多,则不受力或受力很小的钢板增加越多;为了节约钢材，应尽量扩大节间长度，减少节点数目。若将上弦在节点处偏心抵承（图2[节点偏心抵承]中的c）构成反弯矩，以抵消部分正弯矩，可在常用的木材规格不增大截面的条件下，提高木构件的承载力，达到扩大节间，减少节点，既节省钢材、木材，又简化了制造。
钢木屋架常用的跨度为12～24米,节间长度可达4米。由于刚度比木屋架大，高跨比可适当减小。三角形屋架/≥1/6、梯形及多边形屋架/≥1/7时，可不必验算挠度。
椽架 是按椽条间距密置的屋架，常用芬克式桁架。节点用齿板或用结构胶合板钉压胶结常用的跨度为6～9米。由于节点具有较大的刚性，高跨比/≥1/7时,可不必验算挠度。椽架的间距通常为60厘米，在其上面直接铺屋面板，使屋面系统简化，比一般木屋盖能节约木材30％左右。可用于民用房屋以及小型工业车间。
木屋盖的支撑系统 为了防止屋架侧倾，保证屋架受压弦杆平面外稳定，承担和传递房屋纵向水平力（风力、悬挂吊车制动力及地震力），应将屋架上弦节点处或其附近的檩条与屋架及山墙可靠地锚固，以构成空间稳定体系。对于梯形屋架尚需设置端部的垂直支撑，将屋面木骨架与山墙及屋架连成完整的空间稳定体系。当这个空间体系的纵向刚度不足时，应在上弦平面设置横向支撑。若屋架下弦悬挂吊车，应在悬吊点的纵向平面内设置中间垂直支撑，在未设中间垂直支撑的开间，应设置纵向水平系杆使屋架连成一体，将吊车制动力传递到屋面。当有天窗时，应沿天窗侧柱设置垂直支撑，将天窗范围内的纵向力传递到屋面。
樊承谋
