爱华网问题2：家里用的是燃气热水器，每次使用管道中的冷水都要放掉一盆多才来热水，浪费严重！
刚开始使用水桶蓄水，冲厕用水即不方便又浪费。管道水盆接，挺麻烦的，一盆接不下。
就有了DIY的想法，慢慢准备材料，差不多了就开干了。
先来张整体效果图吊吊大家胃口（架子是用4*6方管焊接，螺丝组装）有人可能会问，为什么架子不直接用膨胀螺丝固定还能省掉支架，由于我家左边是管道墙不能承重。
卫生间1控制器（红酒盒做的）红色开关是卫1电源开关
水路原理图手工画的
看了回复感觉好些坛友看不懂(估计和我画的图过于潦草有关)，我在这里给大家讲下原理（只看水路图和卫1控制原理图）
热水管道排冷水原理：打开卫生间1热水龙头，水流触发水流开关S1。
1：当水温<设定温度时，系统得电（KT闭合），常开电磁阀KA1和继电器KM1启动（不出水）形成自锁、常闭电磁阀KA3启动（热水管道中冷水流向水箱）。
2：当水温>=设定温度时，系统失电（KT断开），常开电磁阀KA1停止（出热水）、常闭电磁阀KA3停止（切断水流）。卫2原理同上，只是实现卫2工作使用了无线遥控开关延伸了开关距离。
水箱蓄水原理：当水位低于Q1 触发电磁阀KA4和继电器KM3导通形成自锁，冷水就流向水箱，当水到达高水位Q2，Q2断开，KA4和KM3失电停止上水。
卫1功能框图
卫1控制原理图
卫2控制原理图（12V继电器常闭触点a、b没扫描到就给改了下填里面了）电源打开，12V继电器常闭触点导通几秒后断开（主机上电），电源关闭220V常闭触点导通（主机关闭），关闭过程利用了开关电源电容蓄电。
大家最想看的原理就以上4张，具体细节下面来
从上到下，水桶（架子先刷一遍防锈漆，再刷白漆，没买到好漆，刷出来真难看就买了自粘木纹壁纸）
满水浮球开关
高水位和低水位浮球开关

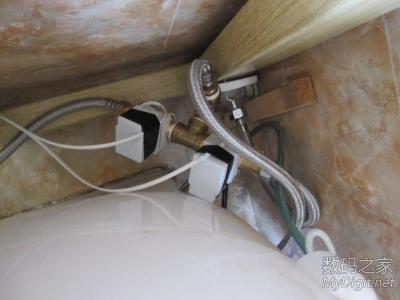

2个常闭电磁阀（水箱进水）
卫1常开电磁阀，水流开关
温度探头（1个4分塑料直接打孔，哥俩好粘接）
卫1控制器电源部分
卫1控制器继电器部分
卫2电源开关部分
开关细节1
热熔胶，粘接防水
卫2控制部分
卫2控制器内部（没合适的盒子，暂时使用内衣盒）
内部展开
延时启动部分
走线（漆包线）
操作步骤：
卫1或卫2打开电源，拧开热水龙头，没水出来，等待水温上升到设定温度开始出热水。（一般设定到30°）
使用特点：
1：解决了水放臭的问题，实现循环:；
2：电源双控制，卫1卫2都能打开主机电源（缺点是增加了220V无线开关待机功耗）
3：停水马桶自满水；
4：充分利用一根管同时上下水；
5：电磁阀、遥控、遥控开关统一12V即安全又省掉了遥控电池
注意事项：
①、②、③号遥控1 2 是点动工作模式3号（220V单路）是互锁工作模式，3号一定不能是点动模式否则同频干扰，无法使用，这也就是用继电器延时的原因。
温度控制器可以用单片机搞，手头有多余的就利用了没自己搞，电源开关部分可以省掉，但是电路复杂程度上升，待机功耗增加最后没取消。
