在冲压生产中，经常遇到无凸缘壁件的拉深加工，如果薄壁件形状较为复杂，在冲模设计中就要解决两个主要问题：（1）因出料要求凹模不能采用整体形状，但由于工件开头复杂，凹模需整体加工，这个矛盾在设计中应予以考虑。（2）由于拉深件下料进要留出修边量，故在拉深后应有切边工序，无论在车床上用专用夹具加工还是留修边最后磨削加工，都趣在效率低，易破坏工件外形等问题。

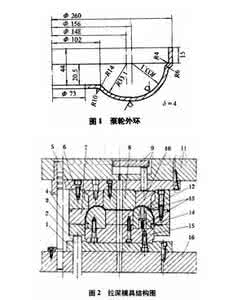

我厂生产的YJH256液力变矩器泵轮外环（见图1），就属于此种类型零件，为适应生产需要，设计了如图2所示的拉深模具。
1.下接盘 2.顶杆 3.压料板 4.导向装置 5.连接圈 6.上接盘 7.凹模板 8.压块 9.上出料装置 10.退料圈 11.上模座 12.凸模 13.下出料装置 14.切边环 15.凸模座 16下模座
工作原理：（1）顶杆2推出压料板3，压在凹模块7上。（2）凹模整体（凹模块7，连接圈5，上接盘6，压块8，退料圈10，上模座11）下降，工件成形，降至切边环刃处，切掉凸缘。（3）凹模抬起，同时油压机上缸活塞顶出，上出料装置9下压退料圈10下行，工件退出凹模。（4）下出料装置13中的弹簧顶出推杆，将切边余料从切边环上退出。
设计中的注意事项：（1）由于出料要求，凹模采用分体式，但要整体加工，故退料圈10应现与上接盘6配钻螺孔，装配后与凹模块7一起进行车削。（2）连接圈5与凹模块7制成分体式，凹模块磨损后可更换。（3）切边环采用工具钢制造，要求淬火，并采用见风使快换嵌入式。（4）此装置应带有导向机构。
