如何区分串联和并联 如何分析串联和并联

如何分析串联和并联

纵观历年的中考试卷,电学在其中占的比重比较大,并且串联和并联贯穿在电学的始终。如何判断串联和并联是解题的关键。分析串联和并联的方法有以下三种

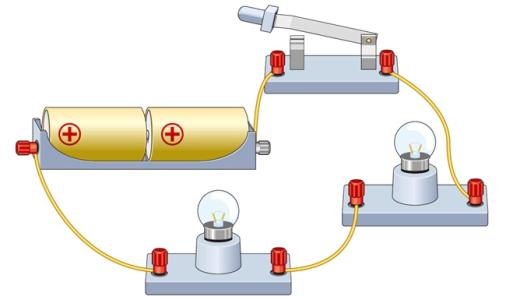

1)  路径法:从电源的正极出发到电源的负极,如果电流只有一条    路径是串联,如果电流有两条及两条以上的路径是并联。

2)  用电器之间是否互相影响 :用电器之间如果互相影响是串联,如果不互相影响是并联。这类的方法是线路无法看清的情况下。例如:一张课桌面上有两盏灯,线路在桌子里面,如何判断两盏灯是如何连接的?当两盏灯都工作时,可以拧掉一个灯泡,观察另一盏灯情况,如果另一盏灯还亮,两盏灯是并联,否则是串联。

3)  共点法 :在两点之间如果没有电源也没有用电器,两点可以缩为一个点也可以无限伸长。

如图1,A和A 1两点之间有一段没有电源也没有用电器,两点可以看成一点A,同理B和B1可以看成B。在电源的两极上分别接着A、B,在A、B两点之间一共有三条路径(如图2中箭头方向)。通过分析图2的等效电路图见图3,图3能让人一目了然,三个电灯是并联。

如何区分串联和并联 如何分析串联和并联
