爱华网1、项目介绍
本项目是一对外营业的停车场，车位一层，车位约2000个。本车场的现状是：全天车流量比较大，车主经常找不到剩余车位，或者是很难找到剩余车位。为此业主决定上一套车位精确引导系统，实现整个停车场管理的信息化，实现车主轻松停车的目的。停车场平面如下图：
2、方案介绍
根据本停车场的实际情况，我们的设计方案图如下：
系统主要由如下一些设备组成：车位引导软件、超声波探测器、车位指示牌、智能转向灯、信息显示屏、地感检测器。分别阐述如下：
•LUDAO车位引导软件
系统的核心是智能引导软件。停车诱导系统包括四个基本组成部分：数据采集系统、信息发布系统和中央逻辑控制系统。整个引导系统的引导逻辑，指令的发送，数据的存储等都要经过引导软件来处理，它管理整个引导系统的运行，是整个系统的核心。
•LUDAO车辆检测
采用本公司独创的超声波探测器(已申报国家专利)由上往下发出超声波，利用微处理器MCU分析汽车或地面的反射波，精确测量出反射面到探测器的距离，由此准确地检测出每个车位的停车情况。从而做出有车或无车的判断。每个探测器将车位有无车辆的信息通过RS485通讯总线传给控制计算机。
同时为了司机能够直观，快速的看到引导车位，在每个车位上设计了一个S04车位闪烁指示牌，当指引停本车位时，该指示牌会不断的闪烁提示司机。
我们设计选用1*8(1行8字)或2*8(2行8字)的全点阵条屏幕实现。信息显示内容方便直观。
·方向指引显示
行车方向指示设计采用Z04 LED箭头指示牌。可以指示向前、向左、向右方向行驶。在指引行驶方向时，该方向箭头会不断的闪烁、提示司机行驶路线，是司机必不可少的带路好手。
快速响应
设计地感探测器来实现快速响应及分流的目的。在重要路口或车场入口都设计地感检测器，但当车经过后，系统立即更新前进区域的剩余车位数量，保证系统数据的及时性。
3、系统引导流程
•进场：

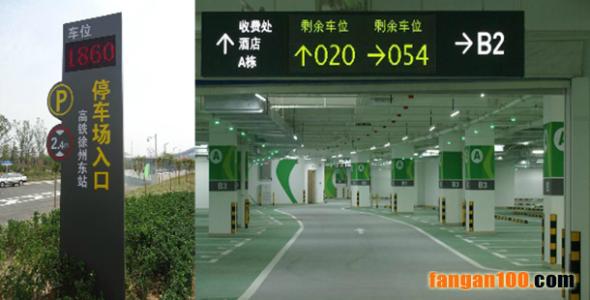

当汽车抵达停车场入口时，可以看见安装在停车场入口处的信息显示屏，该显示平显示了该停车场的欢迎信息和整个停车场的剩余车位。
•引导：
车辆驶入停车场后，将一直由转向灯和信息显示屏引导车辆，在到达系统分配的车位附近时，驾驶员可以看见车位上方闪烁的车位显示牌。在进入车场内时，用语音提示车主按照指示箭头行驶。
•停放：
车辆停放后，系统将对信息屏上显示的信息重新刷新。
•离场：
车辆离开车位后，系统将马上刷新停车场数量，并且更新信息显示屏信息。
