爱华网改造方法就是把原来的电瓶换成可充电电池（镍镉或镍氢电池均可），由于白光二极管的工作电压一般在2.5 ~ 3.5V，而手电内又容纳不下三节电池，所以需要增加一个升压电路，把1.2V的电池电压升高到发光管可工作的电压。
虽然有白光二极管专用的升压集成电路，如BL8532之类，但是电子市场上不容易买到，故升压部分用常见的元件制作，零件容易找，价钱也便宜。
升压电路工作原理如图1所示，需要增加的零件只有7个。
由三极管Q1、变压器T、电阻R1构成自激振荡器。L1为反馈线圈，L2为升压线圈。Q1截止时在L2上产生较高的逆程电压，通过D1整流、C1滤波，为白光二极管供电。白光二极管的工作电流一般在10 ~ 20mA，超过20mA后使用寿命会降低。
为了使白光管的工作电流稳定，电路里增设了由Q2、R2组成的恒流电路，以保证电池电压高低变化时，白光管的工作电流不会变化。
原来的充电电路，采用电容降压方式，恒流充电，充电电流大约60mA，原电路保持不动。由于电池电压由4V变为1.2V，充电指示发光管D2不能点亮，所以充电回路增加电阻R9，从灯头板上拆过来装上。
灯头板上的限流电阻原来是30Ω的，需要换成10Ω的，来平衡每个白光管的工作电流，如果白光管的工作电压一致性比较好，也可以直接用导线短接，不接这些电阻，这样工作效率还会高些。
元件选择
三极管Q1用9013或8050等ICM≥300mA，β≥150的中功率三极管。
Q2用C945、C1815等NPN型小功率三极管，β≥100即可。
二极管D1用肖特基整流二极管1N5819，也可用FR104等电视机、开关电源上常用的1A高频整流二极管。
变压器T的磁芯用高频小磁环，可以从报废节能灯里拆，也可以用废电视天线放大器上的双孔磁芯，线圈用直径0.2mm ~ 0.3mm的漆包线或细塑料导线绕制，L1绕10匝，L2绕20匝。
电阻1/8W或1/16W都可以，R1取值范围300 - 680Ω，与Q1的放大倍数有关，一般为470Ω左右，R2的阻值与手电的发光管数目有关，计算方法如下：
R2 = Vbe / n·Io
Vbe是三极管发射结电压，一般为0.65V，n为发光管个数，Io为单个发光管的工作电流。例如：3个发光管的用12Ω，8个发光管的用4.3Ω。
电容C1用10μF，耐压大于6.3V的小型电解电容。
电池使用500 ~ 1300mAh的充电电池，镍镉、镍氢均可。 制作与调试
图2是线路板，采用断钢锯条划断铜箔的方法制作，不用三氯化铁腐蚀，短时间内就可完成。打完孔后用细砂纸打磨，检查铜箔是否有没断开的地方，没问题后涂上酒精松香溶液。线路板的大小和形状可根据实际情况制作，放在原来电瓶的位置上。 电路板焊接完成后，接上灯头板，注意灯头板的正负极不要接错，用一节5号电池瞬间接入，看灯头板发光二极管是否点亮，如果不亮，检查一下电路焊接是否有错误。电路工作正常后，把电池用导线连接到线路板。
焊接电池时，速度要快，电池两端先用锉刀打磨一下，涂上焊油再焊。焊好后用热熔胶把电池固定在线路板上。
把充电电路与升压电路连接好，装入手电内，发光管手电即改造完成。

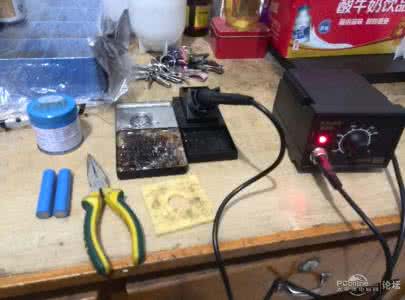

用充电电池替换铅酸电池 然后接在之前的铅酸电池接口处就可以了 打开开关就亮了~没得技术含量 负载电压3.2LED正常工作时的电压3.2V，所以电源电压最小不能低于3.2V电源电压上限也是得根据
LED所串的电阻来确定~我这个3.2-6.9之间浮动都是可以接受的，两个电池串联不能用在这里哟，电压7.4了电阻接受不了，发热太大，只能两颗 电池并联使用了。 铅酸蓄电池LED手电改锂电池的两个方案 使用锂电的一个难题就是充电电路的改动，本着通用性、易用性和可靠性，这里尝试两种方法：第一种是废弃原有充电电路，外加一个锂电座充的充电板；第二种是保持原有充电电路不动，加入稳压元件。 第一种：废弃原有充电电路，外加一个锂电座充的充电板
这几个LED手电筒都是蓄电池报废的
一堆手机等淘汰的锂电池
又一堆网购的德赛锂电套装，其中有JT111充电芯片的座充性能不错
这个拆解的LED手电很小，电池也小。
铅酸蓄电池这里鼓了
去掉螺丝固定桩
试装锂电
充电电路板倒灌电流的大小应是值得考虑的问题
JT111充电芯片的倒灌电流仅为2uA左右---表现十分优良！一般锂电池内置的保护板电流有的都在10uA左右，见过还有50uA的。而用LM393芯片的座充倒灌电流在1000uA左右。
试装充电电路板
螺丝固定桩用502粘到这里
去掉原有充电电路，重新连线。
总装好了
这种改动通用性、易用性一般，而可靠性很好第二种是保持原有充电电路不动，加入稳压元件。
这个LED手电很小，电池小---代用的锂电不好找。
对比大小后有希望
斜着身子放进去了
锂电这里应该是防爆纹吧
串入两个LED---届时在锂电充满时起到稳压钳位的作用。
不接电池时用220V供电看看。。。
试验安装
试验充电
RC充电电流约40mA，长达15个小时后充满了。锂电保护板动作拒充，LED亮起，充电电压钳位在5.7V左右。
可以总装了
这种改动通用性、易用性很好，而可靠性一般。主要考虑取材简单易行了，在使用上主观以充电时间来做重要考虑，例如控制在10个小时左右，宁可充电电池欠压一点！
简图 ，D6 D7是后加的。在第二种方法选稳压元件时颇费一番周折。而用LED做稳压钳位的实验如下：
首先测手电筒RC充电电流，这是短路电流约35mA左右，即最大充电电流。
用维修电源再看两个串联的LED情况
在电压4.22V时电流为0----没有导通。届时锂电池不会有电流倒灌发生。
在电流40mA左右时电压钳位在6.4V左右，保证了锂电池保护板不会损坏。
两个串联的LED实际接入220V的RC电路中，可见电压钳位在 6V左右。
可以正式实施了
下面是起初选用6个串联4007的稳压方法
在3.59V时就导通了，电流约2.5mA。
在4.18V时电流已经达到23mA。
7个串联的4007在4.2V锂电的情况下也有导通，即存在电流倒灌发生。最后测试单个4007在0.3V时就有电流出现。所以串联的4007稳压的方法就不用了。
再试验使用5.6V稳压管的情况
在电压4V时电流已达25mA，后找了个9V的稳压管也有电流。不再试了，要知道手电筒RC充电最大电流刚35mA左右哦！
JT111充电芯片的座充电流倒灌仅为2uA左右
