螺纹的表示法和标注
螺纹若按真实投影作图， 比较麻烦。为了简化作图， 国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法
1、外螺纹的表示法(图
9-8)
图9-8 外螺纹的表示法
(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。画图时小径尺寸可近似地取dl≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法(图9-9、图
9-10)
图9-9 内螺纹的表示法
(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。螺纹终止线用粗实线表示。剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺
纹连接，一般用剖视图表示。此时，它们的旋
合部分应按外螺纹的画法绘制，其余部分仍按
各自的画法表示。画图时必须注意，表示外螺
纹牙顶圆投影的粗实线、牙底圆投影的细实线，
必须分别与表示内螺纹牙底圆投影的细实线、
牙顶圆投影的粗实线对齐。这与倒角大小无关，
它表明内、外螺纹具有相同的大径和相同的小
径。按规定，当实心螺杆通过轴线剖切时按不
剖处理，如图9-11a所示。 图9-10 不可见螺纹的表示法
图9-11 内、外螺纹连接的表示法
4、螺纹牙型表示法
螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹)时，可按图9-12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。
图9-12 螺纹牙型表示法
5、螺纹表示法的其他规定
(1)部分螺孔的表示法
零件上有时会遇到如图9-13所示的部分螺孔。在垂直于螺纹轴线的投影面的视图(如图9-13左视图)中，表示牙底圆的细实线也应适当地空出一段距离。
(2)螺尾的表示法
加工部分长度的内、外螺纹，由于刀具临近螺纹加工终止时要退离工件，出现吃刀深度渐浅的部分，称为螺尾。画螺纹一般不表示螺尾。当需要表示时，螺纹尾部的牙底圆的投影用与轴线成30°角的细实线表示，如图9-14所示。
图9-13 部分螺孔的表示法
图9-14 螺尾的表示法
从图9-14中可以看出，螺纹终止线并不画在螺尾末端，而是画在有效螺纹终止处。图样中所标注的螺纹长度ι(L)，均指不包括螺尾在内的有效螺纹长度。
(3)螺孔相贯线的表示法
螺孔与螺孔、螺孔与光孔相交时，只在牙顶圆投影处画一条相贯线，如图9-15所示。
图9-15 螺孔相贯线的表示法
(4)圆锥螺纹的表示法
纹和圆锥内螺纹的表示法如图9-16
所示，在垂直于轴线的投影面的视图中，左视图上按螺纹的大端绘制；右视图上按螺纹的小端
图9-16 圆锥螺纹的表示法
(二)螺纹的标注
由于各种螺纹的表示法都是相同的，因此国家标准规定标准螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹。各种螺纹的标注方法和示例分述如下：
1、普通螺纹的标注
普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。具体的标记格式是：
(1)螺纹代号
普通螺纹的牙型符号用“M”表示。粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“LH”，例如M16*1LH。
(2)螺纹公差带代号
螺纹公差带代号包括中径公差带代号和顶径公差带代号。它由表示其大小的公差等级数字和表示其位置的基本偏差的字母(内螺纹用大写字母，外螺纹用小写字母)组成，例如6H、6g。如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H。内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如M10—6H/6g。
(3)旋合长度代号
国标对普通螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组。螺纹的精度分为精密、中等和粗糙三级。螺纹的旋合长度和精度等级不同，对应的公差带代号也不一样。在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度(N)确定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40。普通螺纹在图上的标注示例，见表9-2。
2、管螺纹的标注
管螺纹分为55°密封管螺纹和55°非密封管螺纹。螺纹标记的内容和格式是：

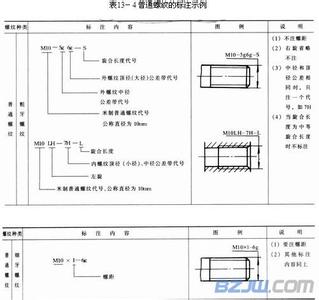

表9-2 普通螺纹标注示例
55°非密封管螺纹：
以上框格对非螺纹密封的外管螺纹适用。
以上框格对非螺纹密封的内管螺纹适用。
(1)上述螺纹标记中的螺纹特征代号分两类：①55°密封管螺纹特征代号：Rp表示圆柱内螺纹，R1表示与圆柱内螺纹相配合的圆锥外螺纹；Rc表示圆锥内螺纹，R2表示与圆锥内螺纹相配合的圆锥外螺纹。②55°非密封管螺纹特征代号：G。
(2)两类螺纹中的尺寸代号，按附录附表1-2和附表1-3的第一栏标注在螺纹特征代号之后，例如Rp1，Rcl/2，Gll/2等。
(3)公差等级代号只对55°非密封的外管螺纹，分为A、B两个等级，在尺寸代号后注明。对内螺纹，不标记公差等级代号。例如G2A，G2B，G2。
(4)螺纹为右旋时，不标注旋向代号；为左旋时应标注“LH
(5)表示螺纹副时，对55°非密封管螺纹，仅需标注外螺纹的标记代号；对55°密封管螺纹，其标记需用斜线分开，左边表示内螺纹，右边表示外螺纹，例如Rp/R12，Rc/R21/2LH。管螺纹的标注示例见表9-3。应注意管螺纹的尺寸代号并不是螺纹的大径，因而这类螺纹需用指引线自大径圆柱(或圆锥)母线上引出标注，而不能像标注一般线性尺寸那样引用箭头注写在大径尺寸线上。作图时，可根据尺寸代号查出螺纹的大径。例如尺寸代号为“1”时，螺纹的大径为33.249mm。
表9—3 管螺纹标注示例
除上述两种管螺纹外，国家标准又颁布了GB/T12716—1991《60°圆锥管螺纹》，其代号为NPT；GB/T1415—1992《米制锥螺纹》，其代号为ZM。这两种螺纹的标注示例，可参阅国家标准《技术制图》与国家标准《机械制图》(1996年3月出版)。
3、梯形螺纹的标注 梯形螺纹的完整标记，由螺纹代号、公差带代号及旋合长度代号组成。其具体的标记格式，分下列两种情况：
单线梯形螺纹：
多线梯形螺纹：
(1)梯形螺纹的牙型符号为“Tr
(2)梯形螺纹的公差带为中径公差带。
(3)梯形螺纹的旋合长度分为中(N)和长(L)两组，精度规定中等、粗糙两种。用中(N)时，不标注代号“N”。例如Tr40*10—7e，Tr32*12(P6)LH—7e—L。内、外螺纹组成螺纹副时，其标记如Tr4O*7—7H/7e。
4、锯齿形螺纹的标注
锯齿形螺纹标注的具体格式完全与梯形螺纹相同。符合GB/T13576．1—1992标准的锯齿形(3°、30°)螺纹，其牙型符号用“B”表示。除此项与梯形螺纹不同外，其余各项的含义与标注方法均同梯形螺纹。
标记示例如：
B40*7-7A 表示公称直径为40、螺距为7、中径公差带代号为7A、中等旋合长度的右旋锯齿形内螺纹；
B40*7LH-7c 表示公称直径为40、螺距为7、中径公差带代号为7c、中等旋合长度的左旋锯齿形外螺纹；
B40*14(P7)-8c-L 表示公称直径为40、导程为14、螺距为7、中径公差带代号为8c、长旋合长度的右旋双线锯齿形外螺纹。
螺纹副的标记示例如：B40*7-7A/7c。梯形螺纹和锯齿形螺纹在图上的标注示例，见表9-4。
5、非标准螺纹的标注
对于非标准螺纹，应画出螺纹的牙型，并注出所需要的尺寸及有关要求，如图9—17中非标准的外螺纹。
表9-4 梯形螺纹和锯齿形螺纹标注示例
图9-17 非标准螺纹的标注
