爱华网充电器部分
目录
一．充电器的使用方法及注意事项
二．充电器工作原理及维修方法
三．充电器与电池使用的基本常识
充电器的使用方法
1、 确定交流市电与充电器输入电压是否相符。
2、 确定充电器输出电压与电池额定电压是否相符。
3、 请先插电池盒插头，后插交流电源。充电完成后，先拔交
流电源插头。
4、 充电时，充电指示灯显示红色，表示正常充电。
5、 充电完成，充电指示灯由红色变为绿色（空载时显绿色）。 注意事项
1、 充电时严禁覆盖，请放置在通风、散热的地方。
2、 如有损坏，内有高压，对消费者加强宣传切勿自行维修，
必须由本公司或其他专职人员维修。
3、 建议使用新电池时，对它充电12小时左右。
4、 禁止给不可再充电的电池充电。
5、 禁止给非本规格的电动车充电。
充电器原理及维修

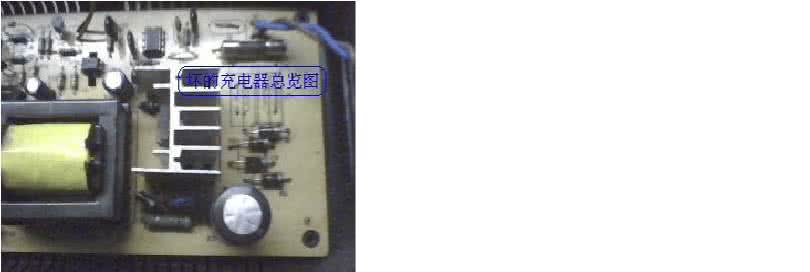

充电器原理
一．充电器结构框架图
二．整流滤波
交流市电220V电压经过共模扼流圈和旁路电阻组成的低通滤波器，有效抑制干扰；在经过4只普通整流二极管RL207进行整流，再经过400V电解电容的滤波得到较为平滑的大约280V左右的直流电压。
三．开关电源
1．DS-MC-36VII、DS-MC-48V型充电器
3842脚位注释
1） 补偿
2） 电压反馈输入（误差放大器反相输入端）
3） 电流检测输入（误差放大器同相输入端）
4） Rt/Ct
5） 地
6） 输出（最大可达1A）
7） 电源输入Vcc
8） 基准电压（5V，最大电流50mA）
2．过流保护：当3脚电压达到1V，脉宽调制器电路关闭。
欠压保护：3842开启电压为16V，关闭电压为10V。
过压保护：内部并联34V齐纳二极管防止高电压击穿。
3．2W100K为启动电阻，提供工作电压使3842起振，而后由HER107、15Ω和50V47UF电解组成维持电路提供3842正常工作电压。
3842-4外接10K、332电容决定充电器工作频率。
3842-6脚输出脉冲经一15Ω推动5N60工作，5N60导通，流过5N60和2W0.51的电流在2W0.51上产生压降，经430Ω或390Ω到3842-3，调整3842的输出脉宽调整输出电流，
当输出短路或电流异常，3842-3根据信号调整脉宽，实现保护。
四．电压变换
高频变压器起变压及储能作用，副边对原边感应后，经高频整流二极管的整流输出对电池充电。
整流电路（1）由x电容，共模扼流圈和全桥构成，加上电解电容用于将交流电源信号转换成直流信号。工作电压可以从110VAC~245VAC，实现了宽电压特征。对输入电源信号的频率也拓宽了，可以从50HZ~60HZ正常工作。
滤波后的直流电源信号经启动电阻对开关电源电路（3）中电容的充电，使之达到PWM芯片的启动电压，使PWM芯片工作，将直流电原信号转换为高频交流脉冲。
经电源逆变电路（2）中变压器副边对原边的感应，是变压器的次极感应出高频交流信号。
进入高频整流滤波电路（4），经保护电路（8）给电池充电。自动检测控制电路（5）不断将检测到的信号经反馈电路（7）传送给PWM控制芯片，并通过状态显示电路（6）显示充电状态。
本充电器的PWM控制集成芯片具有输出过载、输入过压、欠压保护等功能，振荡频率通过外围RC调节，脉宽电压和反馈量经比较后自动调整输出脉宽，从而实现了智能化。
本充电器采用高频直流脉冲，能高效率的对电池充电。
本充电器另一个特点是高度的安全性。在控制电路中应用光电耦合技术（充电器的次极反馈到初级的控制信号采用光电隔离，有效抑制电源噪音声对输出电压的干扰和输出级高频谐波对电源的污染），对冷热进行隔离，在安全性上得到充分保障。
本充电器特别设置了短路保护、过流保护和防反接保护。
当开关电源控制电路中的V1的脚上接受到点光耦送出的电压信号较低时，经PWM比较后，会自动将脉冲宽度拉大，延长MOSPET的导通时间，使输出电阻检测到电压已达到设定值时，会使A发生翻转，给出高电压信号经光耦到V1的脚，PWM自动将脉冲宽变窄，降低输出功率。
在充电器中，当IC的脚检测到电流过大时，能自动关断脉冲输出，起到过流保护作用。 当输出端发生短路，IC-13脚接受到瞬间电压上升的信号，比较电路立即工作，关断相互出信号，使输出端失电，从而达到保护的目的。
本充电器中，专门设置了防反输电路8，使输出端的插拔不会发生打火现象，也能防止蓄电池的电流反过来流入充电器。
本充电器在输入整流滤波电路前增添了防浪涌热敏电阻，以防开机的瞬间使浪涌中流损坏充电装置。
本充电器，采用特别的间隔脉冲，也就是在脉冲之间有一定占空比，给出间隙使蓄电池在充电过程中有良好的呼吸性换能，更有效抑制极化的产生。
本充电器设置的状态显示，电路（6），能将充电器的工作状态和被充电池的状态十分直观的显示出来。电路6中有两只发光二极管，一只是电源指示，接通电源即显红色，无电时不发光。另一只是充电指示，电池如果是开路的，显橙色，未充满时显红色，充满时是绿色。
本充电器中增加了防电磁干扰措施，在整流滤波电路（1）中，加入X和Y型电容，大大增加了波的吸收能力，无论是低频、高频还是杂波信号，均得到有效的控制，并使输出文波电压和干扰尖峰电压都有了大幅度的降低，是干净的充电器。
