这种电源电路搭配高功率音频放大器1500瓦。放大器所需的电源，需要一个严重的设计方法。首先，你需要一个至少2kW的降压变压器容量。电源滤波电容器应能承受高达150V和10A的脉冲电流。不符合这些要求的电容器可能只是爆炸，如果在满功率的放大器。
一个重要的细节- 整流桥。虽然对第35A条的桥梁，它似乎可以应付的任务，但重复峰值电流超过铭牌上的数据桥梁。我建议使用两个并行连接的桥梁，如在图所示 。额定电压整流桥，应至少为400V，他们必须安装足够的散热片冷却。

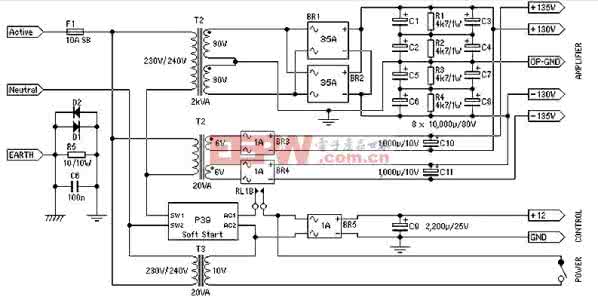

该图显示了四个电容形成了从低电压，因为他们更容易找到，作为整流由两个平行连接的桥梁。
在5V额外的压力来源，可以排除在这个峰值功率降低从2048W到1920W，这是没有必要
的。P39模块是系统的软启动和继电器并联电阻的接触，其中包括在总功率为150W组成和33欧姆的阻抗
以上是用户分享关于电源为1500瓦的音频功率放大器电路设计_电路图的资料希望对您有所帮助了，感谢您对爱华网的支持！
