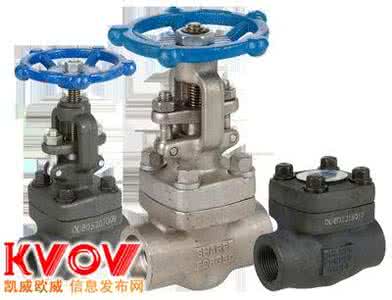

用阀瓣作启闭件并沿阀座轴线移动﹐以实现启闭动作的阀门。截止阀主要用于截断流体﹐在对调节性能要求不高的场合也可用于调节流量。截止阀是管道上常用的一种阀门。常见的截止阀阀体流道形式有直通式﹑直流式和直角式3种(图1 截止阀的型式 )。直通式截止阀(图2 直通式截止阀阀体流道 )的流体阻力较大﹐因阀体形状近似球体﹐所以习称球形阀。为了减小流体阻力﹐后又出现直流式(Y型)截止阀和直角式截止阀。直流式多用于含固体颗粒或粘度大的流体。直角式用于高﹑中压力的直角型管道。
截止阀的密封面主要有平面和锥面两种。锥面密封的接触面宽度比平面密封的小﹐所需密封力小﹐密封性较易保证﹐启闭力也低得多﹐大多用于高压场合。为了减小启闭力﹐已研制出高压平衡式截止阀(图3 高压平衡式截止阀 )。它采用压力平衡式阀瓣。流体从阀瓣下部通过小孔进入阀瓣上部﹐能抵消流体作用于阀瓣上的大部分轴向力。
截止阀的主要优点是﹕开启高度小(一般为阀座通孔直径的1/4)﹐因而开关较迅速﹔启闭过程中密封面间一般无相对滑动﹐故不易磨损擦伤﹔阀瓣和阀座的维修方便。缺点是启闭力和流体阻力较大﹐因此不能做得太大﹐一般中﹑低压截止阀的公称通径不大于250毫米﹐高压截止阀不大于150毫米。
