爱华网图6.1 棘轮机构

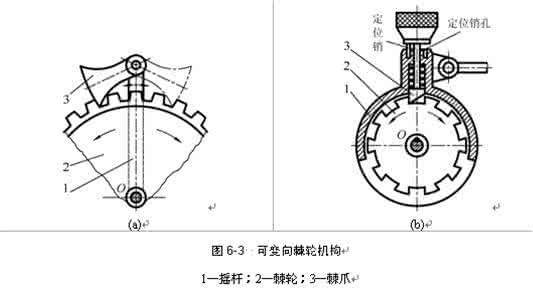

1—摇杆；2—棘轮；3—棘爪；4—轴；5—止回棘爪；6—弹簧6.1.2 棘轮机构的类型和应用棘轮机构的类型较多，分类方法也各不相同。按棘爪与轮齿的啮合方式分可分为外啮合方式和内啮合方式两种；按结构形式分可分为齿式和摩擦式两种；按运动形式分可分为单动式、双动式和双向式3种。下面介绍几种常见的棘轮机构。1. 单动式棘轮机构如图6-1所示的棘轮机构为单动式棘轮机构，其特点是当主动件往复摆动一次，棘轮只能单向间歇转动一次。2. 双动式棘轮机构图6-2(a)所示为直头双动式棘爪；图6-2(b)所示为钩头双动式棘爪。其特点是当主动件往复摆动时都能驱使棘轮向同一方向转动，但每次停歇的时间较短，棘轮每次的转角也较小。3. 可变向棘轮机构图6-3(a)所示为一种可变向棘轮机构，其棘轮轮齿为方形，通过改变棘爪的位置，棘轮可做变向的间歇运动。摇杆1往复摆动，当棘爪3处于图的实线位置时，棘轮2沿逆时针方向作间歇运动，当棘爪翻转到图的点划线位置时，棘轮将沿顺时针方向作间歇运动。图6-3(b)所示为另一种可变向棘轮机构。摇杆1往复摆动，当棘爪3在图示位置时，棘轮2沿逆时针方向作间歇运动。若将棘爪连同定位销提起并绕自身轴线转180°后，再插入棘轮齿中，棘轮将作顺时针方向间歇运动；若将棘爪连同定位销提起绕自身轴线转90°后(此处无定位销孔)，再插入棘轮齿中，棘爪将被架在壳体顶部的平面上，使棘轮与棘爪分开，此时，当棘爪往复摆动时，棘轮静止不动。牛头刨床工作台的进给机构使用的就是这种机构。4. 摩擦式棘轮机构图6-4(a)所示为外啮合摩擦式棘轮机构；图6-4(b)所示为内啮合摩擦式棘轮机构。用摩擦轮代替棘轮，偏心摩擦块代替棘爪，通过摩擦力来传递运动，传动平稳无噪声，传动件转角可实现无级改变。其缺点是有时会出现打滑现象，因而不适合于有传动精度和传递转矩要求的场合。棘轮机构结构简单、制造方便、运动可靠，棘轮轴每次转过的角度的大小可以在较大的范围内调节，广泛应用于各种自动机械和仪表中。其缺点是在运动开始和终止时都会产生冲击，而且运动精度较差，所以不宜用于高速机械和具有很大质量的轴上。棘轮机构除用于实现间歇运动外，也可用于防止机构逆转的停止器，如图6-5(a)所示，这种棘轮停止器广泛用于卷扬机、提升机等运输机设备中。图6-5(b)所示为牛头刨床进给机构中使用的可变向棘轮机构。6.1.3 棘轮机构的主要参数和几何尺寸名 称符 号计 算 公 式备 注模 数mm=d/z由强度计算或类比法确定，并选用标 准值标准模数：1，1.5，2，3，3.5，4，5，6，8，10，12，14，16等名 称符 号计 算 公 式备 注齿数z通常在12～60范围内选用 顶圆直径dada =mz 齿高hh=0.75m 根圆直径dfdf=d-2h 齿距pp=πd/z=πm 齿顶厚aa=m 齿槽夹角θθ=60°或55°根据铣刀的角度而定棘爪工作高度h1当m≤2.5时，h1=h+(2～3)；当m=3～5时，h1=(1.2～1.7)m
棘爪尖顶圆角半径r1r1=2 棘爪底平面长度a1a1=(0.8～1)m 6.2 槽 轮 机 构6.2.1 槽轮机构的工作原理6.2.2 槽轮机构的主要参数和几何尺寸计算6.2.1 槽轮机构的工作原理
