爱华网
jusifuyixi xianwei
聚四氟乙烯纤维
polytetrafluoroethylene fibre

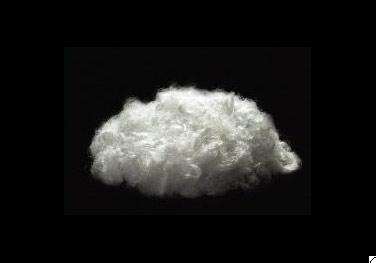

[—CF—CF—][n] 中国称氟纶。由聚四氟乙烯(见氟树脂)为原料,经纺丝或制成薄膜后切割或原纤化而制得的一种合成纤维聚四氟乙烯纤维强度17.7～18.5cN/dtex,延伸率25％～50％。在其分子结构中,氟原子体积较氢原子大，氟碳键的结合力也强,起了保护整个碳-碳主链的作用，使聚四氟乙烯纤维化学稳定性极好，耐腐蚀性优于其他合成纤维品种；纤维表面有蜡感，摩擦系数小；实际使用温度120～180℃；还具有较好的耐气候性和抗挠曲性,但染色性与导热性差，耐磨性也不好,热膨胀系数大，易产生静电。聚四氟乙烯纤维主要用作高温粉尘滤袋、耐强腐蚀性的过滤气体或液体的滤材、泵和阀的填料、密封带、自润滑轴承、制碱用全氟离子交换膜的增强材料以及火箭发射台的苫布等。
聚四氟乙烯纤维早在1953年由美国杜邦公司开发，1957年实现工业化生产，80年代初开始生产可溶性聚四氟乙烯纤维，主要是单丝，日本、苏联、奥地利等国也有生产1984年聚四氟乙烯纤维世界总生产能力为1.2kt。
生产方法有四种：①乳液纺丝法(见化学纤维纺丝)。是工业上采用的主要方法，平均分子量 300万左右、粒径0.05～0.5m 的聚四氟乙烯乳液（浓度60％）与粘胶丝或聚乙烯醇等成纤性载体混合后，制成纺丝液，纺丝后将载体在高温下碳化除掉，聚合物被烧结而连续形成纤维。这种方法可制得纤度较小的纤维，但在烧结过程中易产生结构上的缺陷，并混入载体的碳化物，因而强度较低，呈褐色。②糊料挤出纺丝法。将聚四氟乙烯粉末与易挥发物调成糊料，经螺杆挤出后通过窄缝式喷丝孔纺成条带状纤维,然后用针辊作原纤化处理,可制得强度较高、纤度较大的纤维。③膜裂纺丝法（见化学纤维纺丝）。将聚四氟乙烯粉末烧结制得圆柱体，经切割或切削后,进行热拉伸等处理,制得白色纤维，强度较低。④熔体纺丝法。以四氟乙烯与4％～5％全氟乙烯、全氟丙基醚的共聚物熔融后进行纺丝，制得强度较高的纤维。
罗益锋
以上就是网友分享的关于"聚四氟乙烯纤维"的相关资料，希望对您有所帮助，感谢您对爱华网的支持！
