明式家具榫卯结构图谱 明式家具榫卯二讲——腿足与上部构件的结合

明式家具中腿足与上部构件的结合榫卯结构。



一·腿足和牙子、面子的结合


无束腰杌凳腿足与凳面的结合

无束腰裹腿做杌凳腿足与凳面结合

有束腰家具抱肩榫结构

有束腰炕桌齐牙条结构

高束腰结构

四面平家具腿足与上部构件的结合

高束腰加矮老分段装绦环板结构

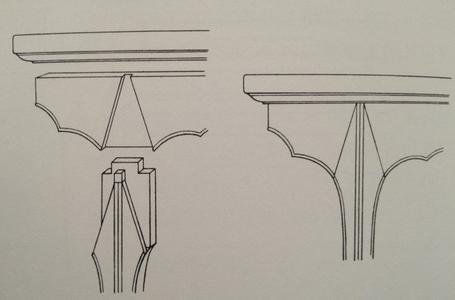

夹头榫结构(腿足上端开口嵌夹牙条与牙头)

夹头榫结构(腿足上端开口嵌夹牙条,打槽装牙头)


夹头榫结构(腿足上端打槽装牙条、牙头)

插肩榫结构

插肩榫结构(牙条、牙头分造)

插肩榫变体(牙条里面开槽挂销)



二·腿足与抹边的结合


粽角榫结构



三·霸王枨与腿足及面子的结合


霸王枨结构

四·腿足贯穿面子结构


椅子后足穿过椅盘的结构

椅盘边抹与椅子腿结构

五·角牙与横竖材的结合

明式家具榫卯结构图谱 明式家具榫卯二讲——腿足与上部构件的结合


角牙在横竖材上打槽嵌装

角牙一边入槽一边栽榫与横竖材结合

角牙一边留榫一边栽榫与横竖材的结合







这就是明式家具腿足与上部构件的结合榫卯的类型。
