浇注系统
gating system

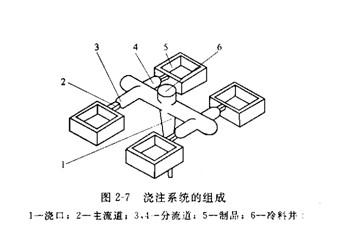

为将液态金属引入铸型型腔而在铸型内开设的通道。浇注系统(见图[浇注系统示意图])包括：①浇口杯。承接浇包倒进来的金属液,也称外浇口②直浇口。联接外浇口和横浇口,将金属液由铸型外面引入铸型内部③横浇口。联接直浇口，分配由直浇口来的金属液流。④内浇口。联接横浇口，向铸型型腔灌输金属液。
浇注系统的作用是：控制金属液充填铸型的速度及充满铸型所需的时间;使金属液平稳地进入铸型,避免紊流和对铸型的冲涮;阻止熔渣和其他夹杂物进入型腔;浇注时不卷入气体，并尽可能使铸件冷却时符合顺序凝固的原则。内浇口的总截面积、横浇口的总截面积和直浇口的总截面积是浇注系统的重要参数。根据内浇口、横浇口、直浇口的各自总截面积的比例不同，浇注系统分为开放式和封闭式两种。这里所说的截面积都是指与液流方向垂直的最小截面面积。当内浇口的总截面积最小时，浇注开始后整个浇注系统很快就充满了金属液，有利于阻止熔渣及夹杂物进入型腔，这种浇注系统通常称为封闭式浇注系统，一般都优先采用。当横浇口或直浇口的总截面积小于内浇口的总截面积时，浇注过程中金属液不会完全充满浇注系统，这种浇注系统通常称为开放式浇注系统，仅在特殊工艺采用。
浇口杯的作用是将浇包倾注的液态金属导入直浇口。小型铸件的浇口杯大都为漏斗形，上口的直径应是直浇口的 2倍以上，而且一般都在造型时直接在铸型上做出。中型以上的铸件，浇口杯常为盆形，一般都单独做出后置于铸型上面。质量要求高的铸件还要在浇口杯中设置特殊的集渣装置。
许小元 李传
