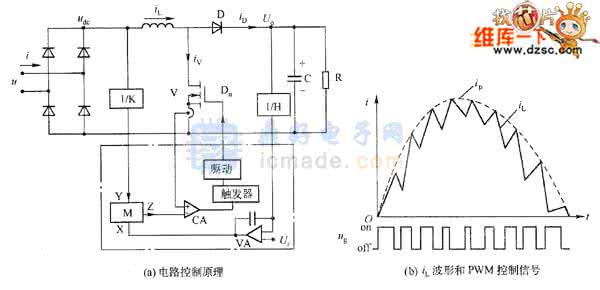

爱华网 图1（a）所示为CCM Boost PFC电路电流峰值控制原理图。令电感电流（输入电流）的峰值包络线跟踪输人整流电压udc的波形，因为开关管V导通时的电流iv等于电感L的电流iL。因此图中采样iv用于峰值电流跟踪。图1（b）所示为半个工频周期内PWM高频调制的电感电流iL的波形，虚线为各个开关周期电感电流峰值iP的包络线，Du表示开关管V的PWM控制信号。每个开关月期的开始，V导通，电流iv（等于iL）上升，当iL采样值达到峰值（即电流给定值Z）时，电流调节器CA（比较器）输出信号，使V关断，电感电流下降。
图1 电流峰值控制CCM Boost PFC转换器
由图1（b）可知，当电感电流峰值zP按工频变化从零变化到最大值时，占空比Du，逐渐由大到小。即半个工频周期内，占空比有时大于0.5，有时小于0.5。因此有可能产生次谐波振荡（Sub-harmonic Oscillation）。为了防止二次谐波振荡的出现，要进行斜率补偿（Slope Compensation），以便在占空比Du广泛变化的范围内，PFC电路能稳定工作。因此电路复杂，而且造成电感电流的峰值包络线与高频状态空间平均值之间的偏差，影响功率因数。此外，峰值电流控制对噪声相当敏感。
