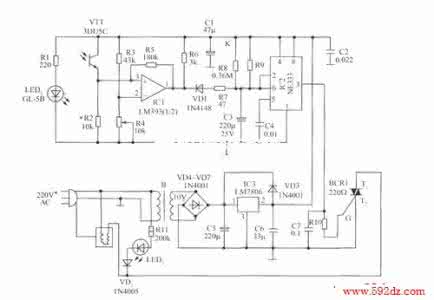

在使用电熨斗时，由于电熨斗没有安全保护装置，如果稍不注意就会熨坏衣物。为此，在YK3-50D型500W自动调温电熨斗的基础上装置了一个安全控制电路，制成一个安全型自动调温电熨斗。该电熨斗如放在衣料上，人离开后又没关闭，经过约2min它会自动将电源切断，就可避免烫坏衣物。如果使用完毕，把它竖在桌面上而忘记关闭时，过15min它也会自动切断电源。这样既安全，又省电。该熨斗因安全控制电路动作而停止工作后，如使用者还想使用时，只需将手握上手柄，保护电路复位，熨斗就会自动开启工作，使用极为方便。元器件选择：IC1(LM393N)是一块高精度双电压比较器，引出端的功能框图如图所示，该电路中只使用其中一个比较器。BCR1可选用耐压大于400V，额定电流视具体电熨斗功率而定，并留出较大余量。这里选用6A的，并安装一块30mm×30mm×2mm的散热用铝扳。LED1可选用SE303等红外发光二极管。C3电容的漏电越小越好，最好能选用钽电解电容。其他元器件型号及参数见图，均以选用超小型元件为宜。以上是用户分享关于电熨斗的控制电路_电路图的资料希望对您有所帮助了，感谢您对爱华网的支持！
