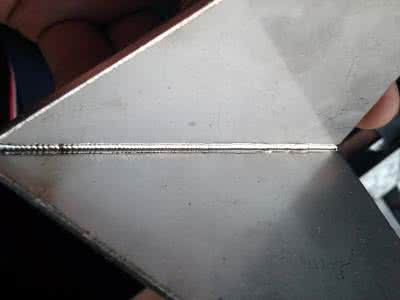

爱华网相关解答一：不锈钢怎么焊接？
氩弧焊，产生的应力会造成变形。可以通过焊后退火消除，或是在焊前事先做反变形抵消。另外在操作工程中，可以用分段退焊法，尽量对称焊接，且要有中间向两边焊接。
相关解答二：怎么焊接不锈钢?
不锈钢最常用的焊接方法
主要是手工焊(MMA),其次是金属极气体保护焊(MIG/MAG)和钨极惰性气体保护焊(TIG)。
1、焊前准备
4mm一下的厚度不用开破口,直接焊接,单面一次焊透。4到6 mm厚度对接焊缝可采用不开破口接头双面焊。6 mm以上,一般开V或U,X形坡口。其次:对焊件,填充焊丝进行除油和去氧化皮。以保证焊接质量。
2、焊接参数
包括焊接电流,钨极直径,弧长,电弧电压,焊接速度,保护气流,喷嘴直径等。
(1)焊接电流是决定焊缝成形的关键因素。通常根据焊件材料,厚度,及坡口形状来决定的。(2)焊极直径根据焊接电流大小决定,电流越大,直径也越大。(3)焊弧和电弧电影,弧长范围约0.5到3mm,对应的电弧电压为8~10V。(4)焊速:选择时要考虑到电流大小,焊件材料敏感度,焊接位置及操作方式等因素决定。
①手工焊(MMA)
手工焊是一种非常普遍的、易于使用的焊接方法。电弧的长度靠人的手进行调节,它决定于电焊条和工件之间缝隙的大小。同时,当作为电弧载体时,电焊条也是焊缝填充材料。这种焊接方法很简单,可以用来焊接几乎所有材料。对于室外使用,它有很好的适应性,即使在水下使用也没问题。在电极焊中,电弧长度决定于人的手:当你改变电极与工件的缝隙时,你也改变了电弧的长度.在大多数情况下,焊接采用直流电,电极既作为电弧载体,同时也作为焊缝填充材料。电极由合金或非合金金属芯丝和焊条药皮组成,这层药皮保护焊缝不受空气的侵害,同时稳定电弧,它还引起渣层的形成,保护焊缝使它成型。电焊条既可以是钛型焊条,也可以是碱性的,这决定于药皮的厚度和成分。钛型焊条易于焊接,焊缝扁平美观,且焊渣易于去除。如果焊条贮存时间长,必须重新烘烤,因为来自空气的潮气会很快在焊条中积聚。
不锈钢药芯焊丝焊接要点及注意事项
(1)采用平特性焊接电源,直流焊接时采用反极性。使用一般的CO2焊机就可以施焊,但送丝轮的压力请稍调松。
(2)保护气体一般为二氧化碳气体,气体流量以20~25L/min较适宜。
(3)焊嘴与工件间的距离以15~25mm为宜。
(4)干伸长度:一般的焊接电流为250A以下时约15mm,250A以上时约20~25mm较为合适。
②MIG/MAG焊接
这是一种自动气体保护电弧焊接方法。在这种方法中,电弧在保护气体屏蔽下在电流载体金属丝和工件之间稳定发热,机器送入的金属丝作为焊条,在自身电弧下融化。由于MIG/MAG焊接法的通用性和特殊性的优点,至今她仍然是世界上最为广泛的焊接方法,适用于钢、非合金钢、低合金钢和高合金为基的材料。这使得它成为理想的生产和修复的焊接方法。当焊接钢时,MAG可以满足只有0.6mm厚的薄规格钢板的要求。这里使用的保护气体是活性气体,如二氧化碳或混合气体。
不锈钢MIG焊要点及注意事项
(1)采用平特性焊接电源,直流时采用反极性(焊丝接正极)。
(2)一般采用纯氩气(纯度为99.99%)或Ar+2%O2,流量以20~25L/min为宜。
(3)电弧长度:不锈钢的MIG焊接,一般都在喷射过渡的条件下来施焊,电压要调整到弧长在4~6mm的程度。
(4)防风:MIG焊接容易受到风的影响,有时微风而产生气孔,所以风速在0.5mc以上的地方,都应当采取防风措施。
(5)防潮:室外焊接时,必须保护工件不受潮,以保持气体的保护效果。
③TIG焊接
电弧在难熔的钨电焊丝和工件之间产生,一般使用的保护气体是纯氩气,送入的焊丝不带电,既可以手送,......余下全文>>
相关解答三：不锈钢可以焊接吗？
应该是钢吧，钢与不锈钢焊接需按钢种选用合适的过渡焊焊条，按工艺评定采用合适的参数，是可以焊接的。当工艺参数不对或焊材型号不对，焊缝很容易出现裂纹。
相关解答四：不锈钢管如何焊接
用不锈钢焊丝（条），氩电联焊就行
相关解答五：不锈钢和不锈钢能焊接吗
可以，当然不是只能够与不锈钢焊接的，还可以可以和碳钢，铜合金，镍合金及其他合金钢焊接。
相关解答六：不锈钢可用锡焊接吗？
可以的。我刚焊0.5不锈钢板。80w电烙铁就行。另外要助剂氯化锌。{为答题专门做的实验}，有问题HI我。
相关解答七：铜和不锈钢能不能焊接
能焊接啊！手弧焊、银钎焊、埋弧焊、氩弧焊等焊接方式都是可以的，焊接起来也比较简单
相关解答八：不锈钢和铜焊接
是不能用亚弧焊的不锈钢和铜焊接，一般都是用乙炔-氧气焊接，采用铜焊条即可
相关解答九：铁和不锈钢可以焊接吗
可以，但必须用不锈钢焊条，主弧放在不锈钢上。
相关解答十：不锈钢和铁能焊接在一起吗？
异种钢焊接，高难度。
尽量减少碳钢的融合比。
不锈钢有很多种的说。
百度搜索“爱华网”,专业资料,生活学习,尽在爱华网
