课程设计(论文)说明书
题 目： 二进制数字调制系统
院 （系）： 信息与通信学院
专 业： 通信工程
摘 要
MATLAB 是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和SIMULINK两大部分。
论文中介绍了《通信原理》课程中数字频带传输系统的工作原理，并用MATLAB软件编写M文件实现产生数字基带信号及对其进行四种方式的调制、解调的系统仿真。 关键词：数字频带传输系统；MATLAB软件；数字调制
目 录
引言 …………………………………………………………………………………………1 1 MATLAB简介……………………………………………………………………………1 2 二进制数字调制系统的原理及实现………………………………………………2
2.1 二进制振幅键控…………………………………………………………………………2
2.1.1ASK调制原理……………………………………………………………………………2

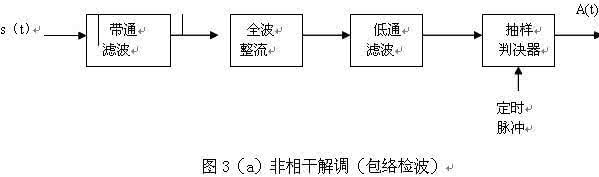

2.1.2ASK解调原理……………………………………………………………………………3
2.1.3仿真结果及分析………………………………………………………………………4
2.2 二进制移频键控…………………………………………………………………………4
2.2.1FSK调制原理……………………………………………………………………………5
2.2.2FSK解调原理……………………………………………………………………………6
2.2.3仿真结果及分析………………………………………………………………………6
2.3 二进制相移键控…………………………………………………………………………8
2.3.1PSK调制原理……………………………………………………………………………8
2.3.2PSK解调原理……………………………………………………………………………9
2.3.3仿真结果及分析………………………………………………………………………9
2.4 二进制差分相移键控…………………………………………………………………10
2.4.1DPSK调制原理…………………………………………………………………………11
2.4.2DPSK解调原理…………………………………………………………………………11
2.4.3仿真结果及分析………………………………………………………………………12 3 心得体会………………………………………………………………………………13 谢辞 ………………………………………………………………………………………15 参考文献 …………………………………………………………………………………16 附录 ………………………………………………………………………………………17
引言
通信就是克服距离上的障碍，从一地向另一地传递和交换消息。消息有模拟消息（如语音、图像等）以及数字消息（如数据、文字等）之分。所有消息必须在转换成电信号（通常简称为信号）后才能在通信系统中传输。相应的信号可分为模拟信号和数字信号，模拟信号的自变量可以是连续的或离散的，但幅度是连续的，如电话机、电视摄像机输出的信号就是模拟信号。数字信号的自变量可以是连续的或离散的，但幅度是离散的，如电船传机、计算机等各种数字终端设备输出的信号就是数字信号。
通信系统可分为数字通信系统和模拟通信系统。数字通信系统是利用数字信号来传递消息的通信系统。数字通信系统较模拟通信系统而言，具有抗干扰能力强、便于加密、易于实现集成化、便于与计算机连接等优点。因而，数字通信更能适应对通信技术的越来越高的要求。近二十年来，数字通信发展十分迅速，在整个通信领域中所占比重日益增长，在大多数通信系统中已代替模拟通信，成为当代通信系统的主流。
本文利用MATLAB软件来仿真二进制数字调制系统，包括2ASK，2FSK，2PSK，2DPSK调制、解调过程。
1 MATLAB简介
美国Mathworks公司于1967年推出了矩阵实验室“Matrix Laboratory”（缩写为Matlab）这就是Matlab最早的雏形。开发的最早的目的是帮助学校的老师和学生更好的授课和学习。Matlab是一种解释性执行语言，具有强大的计算、仿真、绘图等功能。Simulink是MATLAB中的一种可视化仿真工具，也是目前在动态系统的建模和仿真等方面应用最广泛的工具之一 。确切的说，Simulink是一个用来对动态系统进行建模、仿真和分析的软件包，它支持线性和非线性系统，连续、离散时间模型，或者是两者的混合。系统还可以使多种采样频率的系统，而且系统可以是多进程的。在Simulink环境中，它为用户提供了方框图进行建模的图形接口，采用这种结构画模型图就如同用手在纸上画模型一样自如、方便，故用户只需进行简单的点击和拖动就能完成建模，并可直接进行系统的仿真，快速的得到仿真结果。但是Simulink不能脱离MATLAB而独立工作。
Matlab将高性能的数值计算和可视化集成在一起，并提供了大量的内置函数，从而被广泛地应用于科学计算、控制系统、信息处理等领域的分析、仿真和设计工作，而且利用Matlab产品的开放式结构，可以非常容易地对Matlab的功能进行扩充，从而在不断深化对问题认识的同时，不断完善Matlab产品以提高产品自身的竞争能力。
利用M语言还开发了相应的Matlab专业工具箱函数供用户直接使用。这些工具箱应用的算法是开放的可扩展的，用户不仅可以查看其中的算法，还可以针对一些算法进行修改，甚至允许开发自己的算法扩充工具箱的功能。目前Matlab产品的工具箱有四十多个，分别涵盖了数据获取、科学计算、控制系统设计与分析、数字信号处理、数字图像处理、金融财务分析以及生物遗传工程等专业领域。
