电气控制柜配线知识 室内配线的这些知识你知道吗


室内线路就是敷设室内用电器具或设备的供电和控制线路。要求正规、合理、整齐、牢固和安全。


这是电工必须掌握的基本技术,要求电工既要掌握室内配线的方式与技术要求,又要掌握典型室内配线操作技能,以保证室内照明线路和动力线路的技术要求与安全用电。

室内配线的类型:

室内线路通常由导线、导线支持物和用电器具等组成。线路布置有多种方式,应根据安装现场的具体情况来选择,主要考虑有无可能受机械损伤,有无热力影响是否特别潮湿和对美观的要求如何等因素。室内配线可分为明装式和暗装式两类。明装式是把导线沿墙壁、天花板横梁及柱子等表面敷设;暗装式是将导线管埋设在墙内、地下或装设在顶棚里。

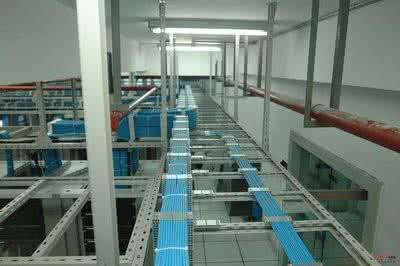

电气控制柜配线知识 室内配线的这些知识你知道吗

室内配线方式:

室内配线方式通常有瓷、塑料夹板配线、瓷瓶配线、槽板配线、塑料护套配线及线管配线等。照明线路中常用的是瓷夹板配线,槽板配线和护套线配线,而护套线配线应用日益广泛;动力线路中常用的是瓷瓶配线、护套线配线和线管配线。

室内配线工序主要有以下几道:

按设计图纸确定照明灯、插座、开关、配电箱以及启动设备等位置;

根据建筑物的结构确定导线敷设的路径以及穿过墙壁或楼板的位置;

在土建未抹墙灰以前,将配线的所有固定点打好孔眼,预埋好木块或螺栓;

装设绝缘支承物、线夹或管子;

敷设导线;

将导线连接、分支和封端,并将导线出线端子与设备连接。

室内配线的基本要求如下:

室内配线应采用橡胶或塑料绝缘导线,导线额定电压应大于线路的工作电压。

导线的截面应按导线的机械强度和允许载流量来选择。为了使导线具有足够的机械强度,铜线的最小截面为1.Omm2;铝线的最小截面为1.5mm2。

室内配线方式应根据环境来考虑,在干燥的场所,宜采用瓷夹或瓷珠配线,但在易触及到的地方宜采用槽板配线;在潮湿的场所,为提高其绝缘水平,宜采用瓷瓶配线,但在易触及到的地方,为加强导线的防护,宜采用明管配线;在有腐蚀、易爆和特别潮湿的场所,宜采用暗管配线。

配线时,应尽量减少导线接头,因为导线接头不良常常造成事故。如果必须要接线,应采用压接或焊接,必要时可采用接线盒或分线盒。

明配线路在建筑物内应水平或垂直敷设水平敷设的导线,对地面距离不应小于2m;垂直敷设的导线,对地面距离一般不小于l.3m。否则,应将导线穿在硬质管或槽板内加以保护,以防机械损伤。配线的位置,应便于检查和维护。

导线穿过墙壁时,要用瓷管或硬质塑料管予以保护。管两端出线口伸出墙面的距离不宜小于10mm,这样可防止导线与管壁接触,绝缘磨损造成漏电。
