sub sp, r0, #12 //为abort-stack预留个3字
/**************** 跳转到C代码去 **************/
ldr pc, _start_armboot //跳转到start_armboot函数入口，start_armboot
字保存函数入口指针
_start_armboot: .word start_armboot //start_armboot函数在lib_arm/board.c中实现 从此进入第二阶段C语言代码部分
/**************** 异常处理程序 *******************/
.align 5
undefined_instruction: //未定义指令
get_bad_stack bad_save_user_regs bl do_undefined_instruction .align 5
software_interrupt: //软件中断
get_bad_stack bad_save_user_regs bl do_software_interrupt .align 5
prefetch_abort: //预取异常中止
get_bad_stack bad_save_user_regs bl do_prefetch_abort .align 5
data_abort: //数据异常中止
get_bad_stack bad_save_user_regs bl do_data_abort
.align 5
not_used: //未利用
get_bad_stack bad_save_user_regs bl do_not_used .align 5
irq: //中断请求
get_irq_stack irq_save_user_regs bl do_irq irq_restore_user_regs .align 5
fiq: //快速中断请求
get_fiq_stack /* someone ought to write a more effiction fiq_save_user_regs */ irq_save_user_regs bl do_fiq irq_restore_user_regs
sleep_setting: //休眠设置
@ prepare the SDRAM self-refresh mode
ldr r0, =0x48000024 @ REFRESH Register
ldr r1, [r0]
orr r1, r1,#(1<<22) @ self-refresh bit set
@ prepare MISCCR[19:17]=111b to make SDRAM signals(SCLK0,SCLK1,SCKE) protected
ldr r2,=0x56000080 @ MISCCR Register
ldr r3,[r2]
orr r3,r3,#((1<<17)|(1<<18)|(1<<19))
@ prepare the Power_Off mode bit in CLKCON Register
ldr r4,=0x4c00000c @ CLKCON Register
ldr r5,=(1<<3)
b set_sdram_refresh
.align 5
set_sdram_refresh:
str r1,[r0] @ SDRAM self-refresh enable
@ wait until SDRAM into self-refresh
mov r1, #64
1: subs r1, r1, #1
bne 1b
@ set the MISCCR & CLKCON register for power off
str r3,[r2]
str r5,[r4]
nop @ waiting for power off
nop
nop
b .
第二阶段进入lib_arm/board.c
start_armboot是U-Boot执行的第一个C语言函数，完成系统初始化工作，进入主循环，处理用户输入的命令。
进入start_armboot函数里，先对硬件资源进行初始化如下：
init_fnc_t *init_sequence[] = {
cpu_init, /*基本的处理器相关配置 –cpu/arm920t/cpu.c*/
/* 基本的开发板相关配置—board/smdk2442/smdk2442.c*/
/* 初始化例外处理---cpu/arm920t/ interrupt.c */ board_init, interrupt_init,
env_init, /*初始化环境变量---common/cmd_flash.c */
/*初始化波特率设置—lib_arm/board.c */ init_baudrate,
serial_init, /* 串口通讯设置--- cpu/arm920t/serial.c */
/* 控制台初始化阶段1—common/console.c*/
/* 打印u-boot信息---lib_arm/board.c */ console_init_f, display_banner,
dram_init, /* 配置可用的RAM—borad/smdk2442/smdk2442.c */
display_dram_config, /*显示RAM的配置大小---lib_arm/board.c */
#if defined(CONFIG_VCMA9) || defined (CONFIG_CMC_PU2)
checkboard,
#endif
NULL,
};
使用以下语句调用执行
for (init_fnc_ptr = init_sequence; *init_fnc_ptr; ++init_fnc_ptr) { if ((*init_fnc_ptr)() != 0) {
hang ();
}
}
start_armboot的主要过程如下：
void start_armboot (void)
{
DECLARE_GLOBAL_DATA_PTR; ulong size; gd_t gd_data; bd_t bd_data; init_fnc_t **init_fnc_ptr; char *s;
#if defined(CONFIG_VFD)
unsigned long addr;
#endif
/* Pointer is writable since we allocated a register for it */ gd = &gd_data; memset ((void *)gd, 0, sizeof (gd_t)); gd->bd = &bd_data; memset (gd->bd, 0, sizeof (bd_t)); monitor_flash_len = _armboot_end_data - _armboot_start; /*** 调用执行init_sequence数组按顺序执行初始化 ***/ for (init_fnc_ptr = init_sequence; *init_fnc_ptr; ++init_fnc_ptr) { if ((*init_fnc_ptr)() != 0) {

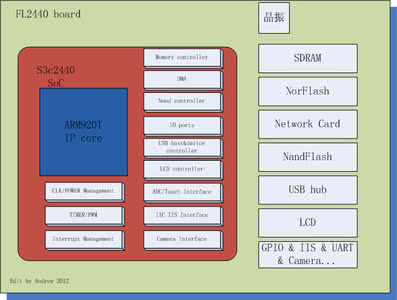

U-BOOT
一、U-BOOT的目录结构
u-boot目录下有18个子目录，分别存放管理不通的源程序。这些目录中所要存放的文件有其规则，可以分成三类。
?第一类目录与处理器体系结构或者开发板硬件直接相关；
?第二类目录是一些通用的函数或者驱动程序；
?第三类目录是u-boot的应用程序、工具或者文档。
Board：和一些已有开发板相关的文件，比如Makefile和u-boot.lds等都和具体开发板的硬件和地址分配有关。
Common：与体系结构无关的文件，实现各种命令的C文件。
CPU：CPU相关文件，其中的子目录都是以u-boot所支持的CPU为名，比如有子目录arm926ejs、mips、mpc8260和nios等，每个特定的子目录中都包括cpu.c和interrupt.c和start.S。其中cpu.c初始化cpu、设置指令cache和数据cache等；interrupt.c设置系统的各种终端和异常，比如快速中断，开关中断、时钟中断、软件中断、预取中止和未定义指令等；start.S是u-boot启动时执行的第一个文件，他主要是设置系统堆栈和工作发式，为进入C程序奠定基础。
Disk：disk驱动的分区处理代码、
Doc：文档。
Drivers：通用设备驱动程序，比如各种网卡、支持CFI的flash、串口和USB总线等。
Dtt：数字温度测量器或者传感器的驱动
Examples：一些独立运行的应用程序的例子。
Fs：支持文件系统的文件，u-boot现在支持cramfs、fat、fdos、jffs2、yaffs和registerfs。 Include：头文件，还有对各种硬件平台支持的会变文件，系统的配置文件和对文件系统支持的文件。
Net：与网络有关的代码，BOOTP协议、TFTP协议RARP协议和NFS文件系统的实现。
Lib_ppc：存放对PowerPC体系结构通用的文件，主要用于实现PowerPC平台通用
的函数，与PowerPC体系结构相关的代码。
Lib_i386：存放对X86体系结构通用的文件，主要用于实现X86平台通用的函数，与PowerPc体系结构相关的代码。
Lib_arm：存放对ARM体系结构通用的文件，主要用于实现ARM平台通用的函数，与ARM体系结构相关的代码。
Lib_generic：通用的多功能函数实现。
Post：上电自检。
Rtc： 实时时钟驱动。
Tools：创建S-Record格式文件和U-BOOT images的工具。
二、u-boot的编译
u-boot的源码是通过GCC和Makefile组织编译的，顶层目录下的Makefile首先可以设置板子的定义，然后递归地调用各级目录下的Makefile，最后把编译过的程序链接成u-boot的映像。
顶层目录下的Makefile，它是负责U-Boot整体配置编译。每一种开发板在Makefile都需要有板子配置的定义，如smdk2442定义如下：
smdk2442_config: unconfig
@./mkconfig $(@:_config=) arm arm920t smdk2442
执行配置U-Boot的命令make smdk2442_config，通过./mkconfig脚本生成include/config.mk的配置文件。文件内容是根据Makefile对板子的配置生成的。
配置环境和编译过程如下所述,U-boot的编译环境配置需要：cross-2.95.3.tar.bz2和s3c24x0_uboot_rel_0_0_1_061002.tar.bz2，将文件拷贝到/home/amoi/working/下，（amoi@chenpx:/mnt/hgfs/share$ cp cross-2.95.3.tar.bz2 /home/amoi/working
和amoi@chenpx:/mnt/hgfs/share$ cp s3c-u-boot-1.1.6.tar.bz2 /home/amoi/working），
然后对对文件进行解压（amoi@chenpx:/home/amoi/working$ tar jxvf cross-2.95.3.tar.bz2和amoi@chenpx:/home/amoi/working$ tar jxvf s3c24x0_uboot_rel_0_0_1_061002.tar.bz2），在/usr/local/目录下建立一个arm文件夹（mkdir –p /usr/local/arm （-p 是需要时创建上层目录，如目录早已存在则不当作错误））将cross-2.95.3.tar.bz2解压出来的移动到/usr/local/arm/下（mv 2.95.3 /usr/local/arm/）
移动后添加环境变量
export PATH=$PATH:/usr/local/2.95.3/bin/
修改s3c24x0_uboot_dev中的makefile,修改CROSS_COMPILE = /usr/local/arm/2.95.3/bin/arm-linux-其他的用#注释掉。
接下来就是加载配置： 最后进行编译：make，最终在s3c24x0_uboot-dev目录下生成u-boot、u-boot.bin、u-boot.map、2 u-boot.srec四个文件。
三、u-boot系统启动流程
大多数bootloader都分为stage1和stage2两部分，u-boot也不例外。依赖于CPU体系结构的代码（如设备初始化代码等）通常都放在stage1且可以用汇编语言来实现，而stage2则通常用C语言来实现，这样可以实现复杂的功能，而且有更好的可读性和移植性。
1、Stage1 start.S代码结构
u-boot的stage1代码通常放在start.S文件中，他用汇编语言写成，其主要代码部分如下：
（1）定义入口。由于一个可执行的Image必须有一个入口点，并且只能有一个全局入口，通常这个入口放在ROM（Flash）的0x0地址，因此，必须通知编译器以使其知道这个入口，该工作可通过修改连接器脚本来完成。
（2）设置异常向量（Exception Vector）。
（3）设置CPU的速度、时钟频率及终端控制寄存器。
（4）初始化内存控制器。
（5）将ROM中的程序复制到RAM中。
（6）初始化堆栈。
（7）转到RAM中执行，该工作可使用指令ldr pc来完成。
2、Stage2 C语言代码部分
lib_arm/board.c中的start arm boot是C语言开始的函数也是整个启动代码中C语言的主函数，同时还是整个u-boot（armboot）的主函数，该函数只要完成如下操作：
（1）调用一系列的初始化函数。
（2）初始化Flash设备。
（3）初始化系统内存分配函数。
（4）如果目标系统拥有NAND设备，则初始化NAND设备。
（5）如果目标系统有显示设备，则初始化该类设备。
（6）初始化相关网络设备，填写IP、MAC地址等。
（7）进去命令循环（即整个boot的工作循环），接受用户从串口输入的命令，然后进行相应的工作。
3、U-Boot的启动顺序
主要顺序如下图所示
函数顺序 初始化顺序
图为 U-Boot顺序
下面就根据代码进行解释：
/*********************** 中断向量 ***********************/
.globl _start //u-boot启动入口
_start: b reset //复位向量并且跳转到reset
ldr ldr ldr ldr ldr pc, _undefined_instruction pc, _software_interrupt pc, _prefetch_abort pc, _data_abort pc, _not_used ldr pc, _irq //中断向量 ldr pc, _fiq //中断向量 b sleep_setting //跳转到sleep_setting
并通过下段代码拷贝到内存里
relocate: //把uboot重新定位到RAM
adr r0, _start // r0 是代码的当前位置 ldr r2, _armboot_start //r2 是armboot的开始地址 ldr r3, _armboot_end //r3 是armboot的结束地址 sub r2, r3, r2 // r2得到armboot的大小 // r1 得到目标地址 ldr r1, _TEXT_BASE add r2, r0, r2 // r2 得到源结束地址
copy_loop: //重新定位代码
ldmia r0!, {r3-r10} //从源地址[r0]中复制 stmia cmp r1!, {r3-r10} //复制到目标地址[r1] r0, r2 //复制数据块直到源数据末尾地址[r2] ble copy_loop
系统上电或reset后，cpu的PC一般都指向0x0地址，在0x0地址上的指令是 reset: //复位启动子程序
/******** 设置CPU为SVC32模式***********/
mrs r0,cpsr //将CPSR状态寄存器读取，保存到R0中 bic r0,r0,#0x1f orr r0,r0,#0xd3 msr cpsr,r0
//将R0写入状态寄存器中
/************** 关闭看门狗 ******************/
ldr r0, =pWTCON mov r1, #0x0
/************** 关闭所有中断 *****************/
mov r1, #0xffffffff ldr r0, =INTMSK str r1, [r0] ldr r2, =0x7ff ldr r0, =INTSUBMSK str r2, [r0]
/************** 初始化系统时钟 *****************/
ldr r0, =LOCKTIME
ldr r1, =0xffffff
str r1, [r0]
clear_bss:
ldr r0, _bss_start //找到bss的起始地址
add r0, r0, #4 //从bss的第一个字开始
ldr r1, _bss_end // bss末尾地址
mov r2, #0x00000000 //清零
clbss_l:str r2, [r0] // bss段空间地址清零循环
add r0, r0, #4
cmp r0, r1
bne clbss_l
/***************** 关键的初始化子程序 ************************/
/ * cpu初始化关键寄存器
* 设置重要寄存器
* 设置内存时钟
* /
cpu_init_crit:
/** flush v4 I/D caches*/
mov r0, #0
mcr p15, 0, r0, c7, c7, 0 /* flush v3/v4 cache */
mcr p15, 0, r0, c8, c7, 0 /* flush v4 TLB */
/************* disable MMU stuff and caches ****************/
mrc p15, 0, r0, c1, c0, 0
bic r0, r0, #0x00002300 @ clear bits 13, 9:8 (--V- --RS)
bic r0, r0, #0x00000087 @ clear bits 7, 2:0 (B--- -CAM)
orr r0, r0, #0x00000002 @ set bit 2 (A) Align
orr r0, r0, #0x00001000 @ set bit 12 (I) I-Cache
mcr p15, 0, r0, c1, c0, 0
/******* 在重新定位前，我们要设置RAM的时间，因为内存时钟依赖开发板硬件的，你将会找到board目录底下的memsetup.S。**************/
mov ip, lr
#ifndef CONFIG_S3C2440A_JTAG_BOOT
bl memsetup //调用memsetup子程序（在board/smdk2442memsetup.S）
lr, ip
pc, lr //子程序返回 #endif mov mov
memsetup:
/**************** 初始化内存 **************/
mov r1, #MEM_CTL_BASE
adrl r2, mem_cfg_val
add r3, r1, #52
1: ldr r4, [r2], #4
str r4, [r1], #4
cmp r1, r3
bne 1b
/*********** 跳转到原来进来的下一个指令（start.S文件里） ***************/ mov pc, lr //子程序返回
/****************** 建立堆栈 *******************/
ldr r0, _armboot_end //armboot_end重定位 add r0, r0, #CONFIG_STACKSIZE //向下配置堆栈空间
} } hang ();
#if 0
/**************** 配置可用的flash单元 *************/ size = flash_init (); //初始化flash display_flash_config (size); //显示flash的大小
/******** _arm_boot在armboot.lds链接脚本中定义 ********/ #endif
#ifdef CONFIG_VFD
# ifndef PAGE_SIZE
# define PAGE_SIZE 4096
# endif
/*********** 为VFD显示预留内存(整个页面) **********/
/******** armboot_real_end在board-specific链接脚本中定义********/
addr = (_armboot_real_end + (PAGE_SIZE - 1)) & ~(PAGE_SIZE - 1); size = vfd_setmem (addr); gd->fb_base = addr; /******* 进入下一个界面 ********/ addr += size; addr = (addr + (PAGE_SIZE - 1)) & ~(PAGE_SIZE - 1); mem_malloc_init (addr);
#else
/******** armboot_real_end 在board-specific链接脚本中定义 *******/ mem_malloc_init (_armboot_real_end);
#endif /* CONFIG_VFD */
#if (CONFIG_COMMANDS & CFG_CMD_NAND)
puts ("NAND:");
nand_init(); /* NAND初始化 */
#endif
#ifdef CONFIG_HAS_DATAFLASH
AT91F_DataflashInit(); dataflash_print_info();
#endif
/********* 初始化环境 **********/
env_relocate ();
/*********** 配置环境变量，重新定位 **********/
#ifdef CONFIG_VFD
/* must do this after the framebuffer is allocated */ drv_vfd_init();
#endif
/* 从环境中得到IP地址 */ bd_data.bi_ip_addr = getenv_IPaddr ("ipaddr"); /*以太网接口MAC地址*/ { } int i; ulong reg; char *s, *e; uchar tmp[64]; i = getenv_r ("ethaddr", tmp, sizeof (tmp)); s = (i > 0) ? tmp : NULL; for (reg = 0; reg < 6; ++reg) { } bd_data.bi_enetaddr[reg] = s ? simple_strtoul (s, &e, 16) : 0; if (s) s = (*e) ? e + 1 : e;
devices_init (); /* 获取列表中的设备. */ jumptable_init ();
console_init_r (); /*完整地初始化控制台设备*/
#if defined(CONFIG_MISC_INIT_R)
/* 其他平台由初始化决定*/ misc_init_r ();
#endif
/* 启用异常处理 */ enable_interrupts ();
#ifdef CONFIG_DRIVER_CS8900
cs8900_get_enetaddr (gd->bd->bi_enetaddr);
#endif
#ifdef CONFIG_DRIVER_LAN91C96
if (getenv ("ethaddr")) { } /* eth_hw_init(); */ smc_set_mac_addr(gd->bd->bi_enetaddr);
#endif /* CONFIG_DRIVER_LAN91C96 */
/* 通过环境变量初始化*/ if ((s = getenv ("loadaddr")) != NULL) { } load_addr = simple_strtoul (s, NULL, 16);
#if (CONFIG_COMMANDS & CFG_CMD_NET)
if ((s = getenv ("bootfile")) != NULL) { } copy_filename (BootFile, s, sizeof (BootFile));
#endif /* CFG_CMD_NET */
#ifdef BOARD_POST_INIT
board_post_init ();
#endif
/* main_loop() 总是试图自动启动，循环不断执行*/ for (;;) { } /* NOTREACHED - no way out of command loop except booting */ main_loop (); /*主循环函数处理执行用户命令—common/main.c }
