无功功率比较抽象,它是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。它不对外作功,而是转变为其他形式的能量。凡是有电磁线圈的电气设备,要建立磁场,就要消耗无功功率。比如40瓦的日光灯,除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外,还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功,才被称之为“无功”。无功功率的符号用Q表示,单位为乏(Var)或千乏(kVar)。
配电网中的电感性电气设备如变压器、电动机、电焊机、空调器、洗衣机、电冰箱、钠灯、日光灯等投入运行后,不仅要从电力网中吸收有功功率用于做功,而且还要吸收无功功率建立磁场。
视在功率是P平方+Q平方=S平方
视在功率、有功功率和无功功率构成一个直角三角形,我们称为功率三角形
P=S·cosφ?= √3UIcosφ?
Q= S·sinφ = √3UIsinφ?
S=√3UI
相位角φ:为有功功率与视在功率的夹角,称为力率角或功率因数角,cosφ 表示 有功功率P和视在功率S的比值,称为力率或功率因数。 三者的关系:
1.视在功率:在交流电路中,由于有感性或容性储能设备,电压与电流有相位差,通俗讲就是电压
与电流不在同一时间到达;因此,表面看电压有多大、电流有多大,实际并没有做那么大的功,有电源与储能设备的能量转换;所以称为视在功率。
视在功率=根下(有功功率的平方+无功功率的平方)
S^2=P^2+Q^2

2.有功功率:是保持用电设备正常运行所需的电功率,也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。
有功功率=视在功率×功率因数
P有功=S视在×cosφ
3.无功功率:它是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。它不对外作功,而是转变为其他形式的能量。

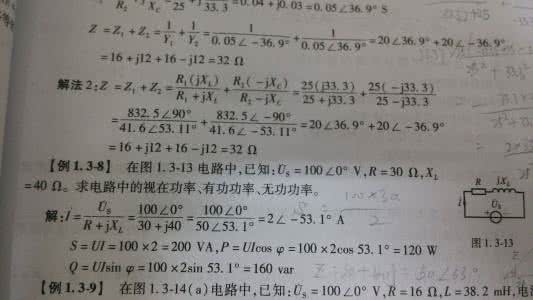

有功功率、无功功率、视在功率有什么关系:
Q无功= S视在×sinφ
根据cosφ求出sinφ
Q=S× sinφ
