现20世纪90年代设计、筑路水平的西南大动脉南昆铁路,东起南宁,西至昆明,北接红果,全长898公里,为国家I级干线电气化铁路。南昆铁路广西境内正线全长约353公里。本段基本属低山丘陵区沿河线,工程集中在潞城至八渡。米花岭隧道是全线控制工程。此段工程有桥梁185座(其中大桥、特大桥73座),涵渠1164座,隧道65座。共设车站39个。

南昆铁路_南昆铁路 -牵引机车


南昆铁路

20世纪90年代设计、筑路水平的西南大动脉南昆铁路,东起南宁,西至昆明,北接红果,全长898公里,为国家I级干线电气化铁路。南昆铁路广西境内正线全长约353公里。本段基本属低山丘陵区沿河线,工程集中在潞城至八渡。米花岭隧道是全线控制工程。此段工程有桥梁185座(其中大桥、特大桥73座),涵渠1164座,隧道65座。共设车站39个。贵州省境内工程共有桥梁111.5座(其中大桥、特大桥67.5座),涵渠343座,隧道104座。共设26个车站。云南省境内共有桥梁121.5座(其中大桥、特大桥51.5座)涵渠809座,隧道81座。共设25个车站。南昆铁路新建工程包括建筑长度为863.21公里的正线及配套工程;引入南宁、昆明两个枢纽的工程和全线电气化工程。

南昆铁路是在艰险山区修建的一条长大干线。铁路从北部湾海滨爬上云贵高原,相对高差达2010米,实属罕见,其中因江河跨越,还有八次大的起伏。全线修建桥梁447座,隧道258座,工程艰巨复杂。其中将有一些工程项目创造出中国铁路建设的多项记录。铁路通过膨胀土(岩)、岩溶、软土地区、泥石流、滑坡多发区和八度地震区,促使地基处理和新型支挡结构采取多种高水平的技术对策。家竹箐隧道的高瓦斯地层、高应力地区长隧掘进,极大提高了中国隧道物探超前预报和防灾技术。这些新技术经过科研和实践,把中国筑路技术提高到一个新水平。

施工背景
南昆铁路

南昆铁路被称为“国家最大的扶贫项目”,是沟通西南与华南沿海的一条重要通道,也是云、贵、川出海的最佳捷径。中国西南地区资源丰富,发展潜力十分巨大。全世界已探明的矿产140多种,这里有130余种。其中钒、钛、锡储量居世界首位,铅、锌、铝、铜等几十种居中国前列。贵州省西南部煤的储量已探明的约100亿吨,远景储量是已探明储量的2.5倍,有“江南煤海”之称。云南省磷矿石的储量达200亿吨,居中国第一。这里还是中国第二大林区和两大热带作物基地之一。然而由于历史原因,特别是交通不便,严重制约了西南地区的发展。使这里同发达地区相比,差距极为明显。南昆铁路沿线,包括吸引范围,大都为贫困山区、革命老区和少数民族聚居区。南昆铁路建成后,东与湘桂、南防铁路相接,西与成昆、内昆、昆河铁路相通,北与盘西、贵昆铁路相交,纵横交错,四通八达,把西南内陆与华南沿海口岸紧密的连成一体,形成新的经济优势和开放格局。从而对促进西南地区乃至全国的经济发展和社会进步,加快扶贫开发,缩小东西部差距,造福西南各族人民,增进民族团结,都具有十分重要的意义。

南昆铁路_南昆铁路 -地形与地质

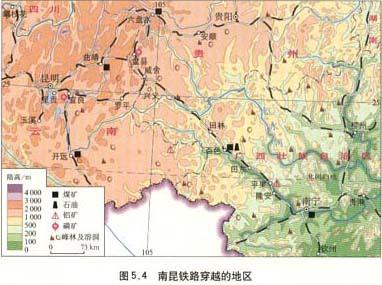

南昆铁路所经地区地形极其险峻,地质极为复杂,勘察设计工作始于70年代,先后共做了8个比选方案,经过充分论证,才最后确定实施现行方案。沿线岩层破碎,滑坡、坍塌、溶岩、瓦斯、膨胀土等不良地质俱存,覆盖面大,通过七度以上高烈度地震区242公里,可溶岩区375公里,膨胀土区146公里,被称为“地层博览”、“地下迷宫”。铁路从海拔78米的南宁盆地上升到海拔2000多米的云贵高原,高差达2010米,为我国铁路前所未有。整个线路形成沟梁相间,桥隧相连的走势,路基土石方达8600多万立方米;隧道258座,总长194.6公里;大中桥梁476座,总长79.8公里,桥隧总长占线路总长的31%。其中多座大桥、特大桥的高桥墩、大跨度、新结构具有全国领先水平,或为国内首次采用。为克服众多的技术难题,铁道部组织了37项科研攻关,均获成功。南昆铁路的胜利铺通,标志着我国在艰难山区修筑铁路和建设桥隧的科学技术水平,已经进入世界先进行列。

南昆铁路_南昆铁路 -施工建设


南昆铁路南昆铁路东段于1990年12月24日率先动工,1991年12月19日,西段开工。1993年4月18日,贵州段开工。黔、滇、桂“三头并进”,在1997年底完成全线配套并交付运营。东起广西壮族自治区首府南宁市,西至云南省省会昆明市,北接贵州省盘县红果镇。全长896公里。共有车站95个。南昆铁路,于1990年12月正式开工,1997年3月全线铺通,1997年12月开通运营。为国家I级电气化铁路干线,年输送能力近期为1000万吨,远期扩能可达3000万吨。线路自湘桂铁路江西村站引出,沿右江河谷西上,途经隆安、平果、田东、田阳、百色、田林,至八渡进入贵州省,再经册亨、安龙、兴义至威舍,然后分为两路:一路向西进入云南省,经富源、罗平、师宗、陆良、石林、宜良、呈贡县到达昆明市;一路向北进入贵州省盘县,接盘西铁路红果站。其中,南昆线长828公里,威红线长68公里。

1997年3月18日上午,南昆铁路全线铺通庆祝大会在著名革命老区广西百色市火车站前隆重举行。当位于贵州境内的八渡车站接轨点落下最后一节轨排、拧紧最后一颗螺栓时,中共中央政治局委员、国务院副总理邹家华宣布:南昆铁路全线胜利铺通。

南昆铁路_南昆铁路 -沿线风景

清水河大桥位于贵州省兴义市、兴仁县和普安县三地交界处。跨越云贵高原南盘江上游支流清水河峡谷。全长360.5M,全桥设四墩两台,4号墩为明挖扩大和嵌岩基础,挖深54M,墩身为矩形空心墩,墩高100M。箱梁最大跨度128M。桥高(谷底至桥面)183M。其桥高、墩高、基深在世界同类型铁路桥中属第一位:主跨128M,为中国铁路干线同类桥梁之最。
南昆铁路

“天下第一险洞”――家竹箐隧道。隧道位于威(舍)红(果)段的鲁番站与上西铺站之间。隧道全长4975米。隧道洞身有1085米是煤系地层,主要煤层共14层,各煤层瓦斯压力测算值大多超过0.6Mpa,最高的达到1.34Mpa。煤炭部门《防治煤与瓦斯突出细则》指出,当煤层瓦斯压力超过0.6Mpa时,已存在煤与瓦斯发生“突出”的危险。据测算,隧道施工通过煤层时,瓦斯涌出量最多达到每小时349立方米。因此,家竹箐隧道属高瓦斯有突出危险的隧道,其施工难度和危险性,在中国铁路隧道建设史中还没有先例。家竹箐隧道在设计中,采取了预抽预排、封闭坑壁、加强通风、杜绝火源、喷洒清扫、降低煤尘等一系列安全防范措施。家竹箐隧道在施工中,采用了“一探二测三排四验,震动放炮,安全避难。” 的防突措施。

最长单线电气化铁路隧道---米花岭隧道。隧道位于广西壮族自治区田林县板桃乡境内,全长9392米。隧道穿越右江与南盘江两水系的分水岭――九巍峨山脉,区域内山脉绵延,峰峦起伏,山坡陡峻,沟谷深切。本地区属亚热带湿润季风气候,山中树木四季常青,花果长年不断。每到严冬季节,满山遍野米花怒放,洁白芬芳,米花岭因而得名。本隧道的关键工程是隧道中部偏出口段的3个主干断层,其断层破碎带及影响带总长度为575米,相当于一座小隧道。一座近600米的“烂洞子”也要用一到二年的施工工期,而且这600米“烂洞子”嵌入隧道深部,其施工难度可想而知。因此,采用“二斜一平”的施工辅助坑道方案。隧道采用轨行门架式四臂凿岩台车,立爪装碴机,配合14方立米梭式矿车运输,模板台车配合混凝土输送泵衬砌等先进施工设备,为隧道快速施工创造了条件。根据地质情况,开挖方法选用正断面开挖为主,软弱围岩地段用短台阶法。隧道于1992年11月1日开工,1996年9月6日竣工。

南昆铁路_南昆铁路 -建设意义

南昆铁路被称为“国家最大的扶贫项目”,是沟通西南与华南沿海的一条重要通道,也是云、贵、川出海的最佳捷径。我国西南地区资源丰富,发展潜力十分巨大。全世界已探明的矿产140多种,这里有130余种。其中钒、钛、锡储量居世界首位,铅、锌、铝、铜等几十种居全国前列。贵州省西南部煤的储量已探明的约100亿吨,远景储量是已探明储量的2.5倍,有“江南煤海”之称。云南省磷矿石的储量达200亿吨,居全国第一。这里还是我国第二大林区河两大热带作物基地之一。然而由于历史原因,特别是交通不便,严重制约了西南地区的发展。使这里同发达地区相比,差距极为明显。南昆铁路沿线,包括吸引范围,大都为贫困山区、革命老区和少数民族聚居区。南昆铁路建成后,东与湘桂、南防铁路相接,西与成昆、内昆、昆河铁路相通,北与盘西、贵昆铁路相交,纵横交错,四通八达,把西南内陆与华南沿海口岸紧密的连成一体,形成新的经济优势和开放格局。从而对促进西南地区乃至全国的经济发展和社会进步,加快扶贫开发,缩小东西部差距,造福西南各族人民,增进民族团结,都具有十分重要的意义。

南昆铁路还是中国继成昆铁路之后,在崇山峻岭之间成功修建的又一条钢铁大动脉。所经地区地质极为复杂,地形极其险峻。沿线溶岩、断层、坍塌、滑坡、泥石流、膨胀土、强地震区遍布。它从海拔78米的南宁盆地,爬上2000多米的云贵高原,高差达2010米,其间为跨越江河还有8次大的起伏,为中国铁路前所未有。整个线路沟梁相间,桥隧相连,共建总长194.6公里的隧道258座,总长79.8公里的大中桥梁476座,桥隧总长占线路总长的31%。其中包括9392米的米花岭隧道,和183米高的清水河大桥,其难度可想而知。

南昆铁路的胜利建成,标志着中国在艰难山区修筑铁路和建设桥隧的科学技术水平,已经进入世界先进行列。

南昆铁路_南昆铁路 -运输能力

南昆铁路是国家重点建设工程,被称为“国家最大的扶贫项目”,是沟通西南与华南沿海的一条重要通道,是云、贵、川出海的最佳捷径。它东起广西南宁,西至云南昆明,北接贵州红果,途经桂、黔、滇三省区的隆安、平果、田东、田阳、百色、田林、册亨、安龙、兴义、盘县、富源、罗平、师宗、陆良、路南、宜良、呈贡等19个县(市),全长898.7公里,为国家一级干线(单线),一次建成电气化,年输送能力近期1000万吨,远期2000―3000万吨。

南昆铁路_南昆铁路 -贯通庆祝

1997年3月18日上午,南昆铁路全线铺通庆祝大会在著名革命老区广西百色市火车站前隆重举行。9时38分,当位于贵州境内的八渡车站接轨点落下最后一节轨排、拧紧最后一颗螺栓时,中共中央政治局委员、国务院副总理邹家华宣布:南昆铁路全线胜利铺通。
中共中央政治局常委、国务院总理李鹏出席庆祝大会并发表重要讲话.

南昆铁路_南昆铁路 -世界之最

最高的铁路桥---清水河大桥

清水河大桥位于贵州省兴义市、兴仁县和普安县三地交界处。跨越云贵高原南盘江上游支流清水河峡谷。全长360.5M,全桥设四墩两台,4号墩为明挖扩大和嵌岩基础,挖深54M,墩身为矩形空心墩,墩高100M。箱梁最大跨度128M。桥高(谷底至桥面)183M。其桥高、墩高、基深在目前世界同类型铁路桥中属第一位:主跨128M,为目前国内铁路干线同类桥梁之最。

“天下第一险洞”---家竹箐隧道

隧道位于威(舍)红(果)段的鲁番站与上西铺站之间。隧道全长4975米。隧道洞身有1085米是煤系地层,主要煤层共14层,各煤层瓦斯压力测算值大多超过0.6Mpa,最高的达到1.34Mpa。煤炭部门《防治煤与瓦斯突出细则》指出,当煤层瓦斯压力超过0.6Mpa时,已存在煤与瓦斯发生“突出”的危险。据测算,隧道施工通过煤层时,瓦斯涌出量最多达到每小时349立方米。因此,家竹箐隧道属高瓦斯有突出危险的隧道,其施工难度和危险性,在我国铁路隧道建设史中还没有先例。

家竹箐隧道在设计中,采取了预抽预排、封闭坑壁、加强通风、杜绝火源、喷洒清扫、降低煤尘等一系列安全防范措施。为降低通风阻力,使尽可能多的新鲜空气进入洞内,以降低瓦斯浓度,隧道的进口工区和斜井工区设置一个平行导坑和两座斜井,通过大型通风机抽吸作用形成强大的巷道式通风。使施工中掘进工作面的瓦斯浓度在通风以后不大于1%,回风道(平行导坑)瓦斯浓度不大于0.75%,洞内任何地点风速不小于0.5m/s。为防止瓦斯在坑道角隅聚集停留,掘进工作面配置风水喷雾器,驱散瓦斯并降低煤尘。家竹箐隧道在施工中,采用了“一探二测三排四验,震动放炮,安全避难。”的防突措施。

南昆铁路采用电力机车牵引,机车受电弓与接触网之间经常产生高压电弧火花,另外列车制动闸瓦产生摩擦火花、客车餐车所产生的明火,对瓦斯而言都是危险的火源。对于家竹箐这样的高瓦斯隧道,尽管在衬砌结构上巳采取了一系列的封闭措施,但考虑到设计施工很可能存在一些不完善之处,仍然会有一些瓦斯气体渗漏到隧道中来,并逐步积累。又由于家竹箐隧道长度近5公里,自然通风作用不足以冲淡和带出洞内瓦斯,天长日久,积累的瓦斯浓度如超过0.5%,对行车安全将构成威胁。因此,利用隧道中部的斜井进行抽出式机械通风,隧道内每隔一定距离,拱顶部位设置瓦斯探头,当中央控制室发现洞内瓦斯浓度上升到危险数值时,开动斜井风机进行通风。隧道1993年开工,1996年5月11日铺轨通过。小词典――瓦斯。地层中的瓦斯,是古代地下有机物分解而产生的气体。瓦斯的主要成分是甲烷,它是一种无色无味无嗅的可燃气体。在标准状态下,1立方米瓦斯重0.716公斤,由于比空气轻,常聚集于坑道顶部。一般情况下,空气中的瓦斯浓度在5~16%时,如遇明火,即可引起爆炸。瓦斯浓度在9.5%时,爆炸威力最大,浓度超过16%时,反而失去爆炸性,但遇火仍可燃烧。值得注意的是,空气中含有煤尘时,瓦斯浓度3%即可爆炸。由于瓦斯是以一定压力存在于煤层中的,开挖隧道时,骤然减压,在很短时间内(几秒),大量的瓦斯连同煤粉岩块突然喷出,数量可达数十上百吨,致使坑道坍塌淹没,造成人身伤亡,此即所谓煤与瓦斯的“突出”。由此可见,瓦斯是隧道施工中最危险的“敌人”。

最长单线电气化铁路隧道---米花岭隧道

隧道位于广西壮族自治区田林县板桃乡境内,全长9392米。隧道穿越右江与南盘江两水系的分水岭――九巍峨山脉,区域内山脉绵延,峰峦起伏,山坡陡峻,沟谷深切。本地区属亚热带湿润季风气候,山中树木四季常青,花果长年不断。每到严冬季节,满山遍野米花怒放,洁白芬芳,米花岭因而得名。

隧道穿过的山体地质复杂。对隧道威胁大的主干断层有3条,有一定影响的小断层16条,并有6个褶曲,10个蓄水带,其中有4个富水带可能突水突泥。全隧坑道每昼夜的涌水量为17000立方米。隧道线路平面为S型,进、出口各设一段曲线,进口曲线进洞长度258米,曲线半径为1000米,曲线长度约占全隧道的6%。两口部设曲线主要是隧道两端设站及地形条件所限,隧道进洞前为板桃车站,出洞后为根龙车站。隧道支护结构按新奥法原理设计,采用曲墙复合式衬砌断面,Ⅱ、Ⅲ类围岩地段为曲墙仰拱全封闭型衬砌,Ⅳ类围岩地段不设仰拱,底部用钢筋混凝土底板,加强隧道底部改善支护结构受力状态,防止泥岩在列车反复作用力下软化,避免隧道底部出现病害。本隧道涌水量较大,设计中以排为主,堵排结合的治水原则,对有可能突水突泥的Ⅱ类围岩地段,用长导管全断面注浆堵水后再行开挖。隧道支护结构用上堵下排治水方式,即拱部于二次支护间设无纺布加聚乙烯防水板,墙部间隔设置排水盲沟,隧道纵向设置双侧排水沟,使水流畅通,避免积水危害隧底造成病害。本隧道的关键工程是隧道中部偏出口段的3个主干断层,其断层破碎带及影响带总长度为575米,相当于一座小隧道。一座近600米的“烂洞子”也要用一到二年的施工工期,而且这600米“烂洞子”嵌入隧道深部,其施工难度可想而知。立足于处理三条主干断层,并吸取以往几座长隧道的教训,因此,采用“二斜一平”的施工辅助坑道方案。隧道采用轨行门架式四臂凿岩台车,立爪装碴机,配合14方立米梭式矿车运输,模板台车配合混凝土输送泵衬砌等先进施工设备,为隧道快速施工创造了条件。根据地质情况,开挖方法选用正断面开挖为主,软弱围岩地段用短台阶法。隧道于1992年11月1日开工,1996年9月6日竣工。

南昆铁路_南昆铁路 -技术方面

设计、科研方面

①建成国际上首座深基高墩大跨预应力混凝土连续钢构桥梁,为西南山区铁路选线提供了较大的自由度,钢梁也不再是铁路大跨桥梁的唯一选择。

②首次采用矩形空心墩体及箱形墩梁正交连结的结构,应力分布状态较好,有效解决了局部应力集中的问题。

③首次突破宽跨比1/20的限值,整体结构的横向第一自振周期71不大于1.7秒和跨中水平挠度<L/4000可作为两个主要的衡量指标。

④梁部顶板横向预应力束采用曲线布束形式,对横框应力有较好的改善。

施工方面

①创造和使用了一系列新技术新工艺。54m深基施工中采用了分部台阶开挖微裂松动爆破技术,保证了坑壁的稳定。

②采用3M高大块整体翻模技术.混凝土灌注平均进度达到1.5M/D,连续7天达到1.75M/D,混凝土外观质量好.几何尺寸正确,百米高墩墩项中线误差控制在5MM以内.达到国内领先水平。

②首次完成了百米高墩大体积O号梁段的整体浇筑,在百米高墩上成功地对长12M、高9.6M、宽8.1M近400立方米的O号段实施连续44小时一次浇筑。

④合拢段采用顶梁、体外支撑、钢楔和临时预应力束锁定制作的桂篮在国内属领先水平。

⑥总结一套大跨度三向预应力混凝土箱梁优质、高速、安全悬灌施工的新工艺,创造了悬灌施工梁体平均施工周期5.6天/节段的国内最高纪录,各项技术指标符合设计要求。

⑦采用桥面排水坡与梁体一次成型.优化了施工工序,且成型的梁面排水坡与箱体为一整体,混凝土质量优良。

⑧研制长距离泵送高标号混凝土及微膨胀混凝土新技术,解决了混凝土管内粘滞性和泵送离析的问题。

⑨开发一整套施工托架、支架与挂篮结构试验千斤顶等效加载技术,采用此技术对临时性钢结构进行试验,具有简单、经济、快速、可靠、试验数据准确的优点。

南昆铁路_南昆铁路 -设计公司

铁道建筑研究设计院参与设计,中国铁道建筑总公司,中铁十六局集团有限公司参与施工。

南昆铁路_南昆铁路 -总结

电力机车牵引电机 南昆铁路 南昆铁路-牵引机车,南昆铁路-地形与地质

修建南昆铁路是党中央、国务院的一项重大战略决策,对加快西南地区经济发展、社会进步,增进民族团结,缩小东西部差距,具有十分重要的意义。西南地区资源丰富,人民勤劳,但因交通闭塞等原因,经济发展和人民生活水平提高还不够快。南昆铁路的建成,改善了路网布局,不仅是西南与华南沿海间最便捷的通道,而且将与钦州湾上的钦州、防城港、北海以及雷州湾上的湛江港一起,构成一个出海大通道,从而把地域辽阔、发展潜力巨大但无出海口的西南内陆,与有绵长海岸、交通发达的华南地区连接起来,形成“背靠大西南,面向东南亚”的格局,为大西南的资源开发和从根本上改变贫困落后面貌起到促进作用。
南昆铁路东段于1990年12月先行开工,1991年12月和1993年4月,云南、贵州境内工程相继开工。6万名铁路建设者发扬“为造福人民勇于攻难克险,甘愿吃苦奉献”的精神,精心设计,科学施工,风餐露宿,日夜奋战,终于提前完成了全线铺通任务。在庆祝大会上,铁道部决定:授予铁二局一处八队等51个单位“南昆铁路建设先进集体”称号,授予汪攀登等497名职工“南昆铁路建设先进个人”称号。

南昆铁路_南昆铁路 -相关报道

暴雨冲毁道床行车中断
2012年5月25日凌晨3时许,南昆铁路山心至思林间K108+700米处发生险情,大雨导致该路段约35米路基及桥护锥被冲毁,最深处达7米,行车被迫中断。
下午5时许,被暴雨冲毁路基及桥护锥的南昆铁路山心至思林段抢修完毕,恢复通车。
